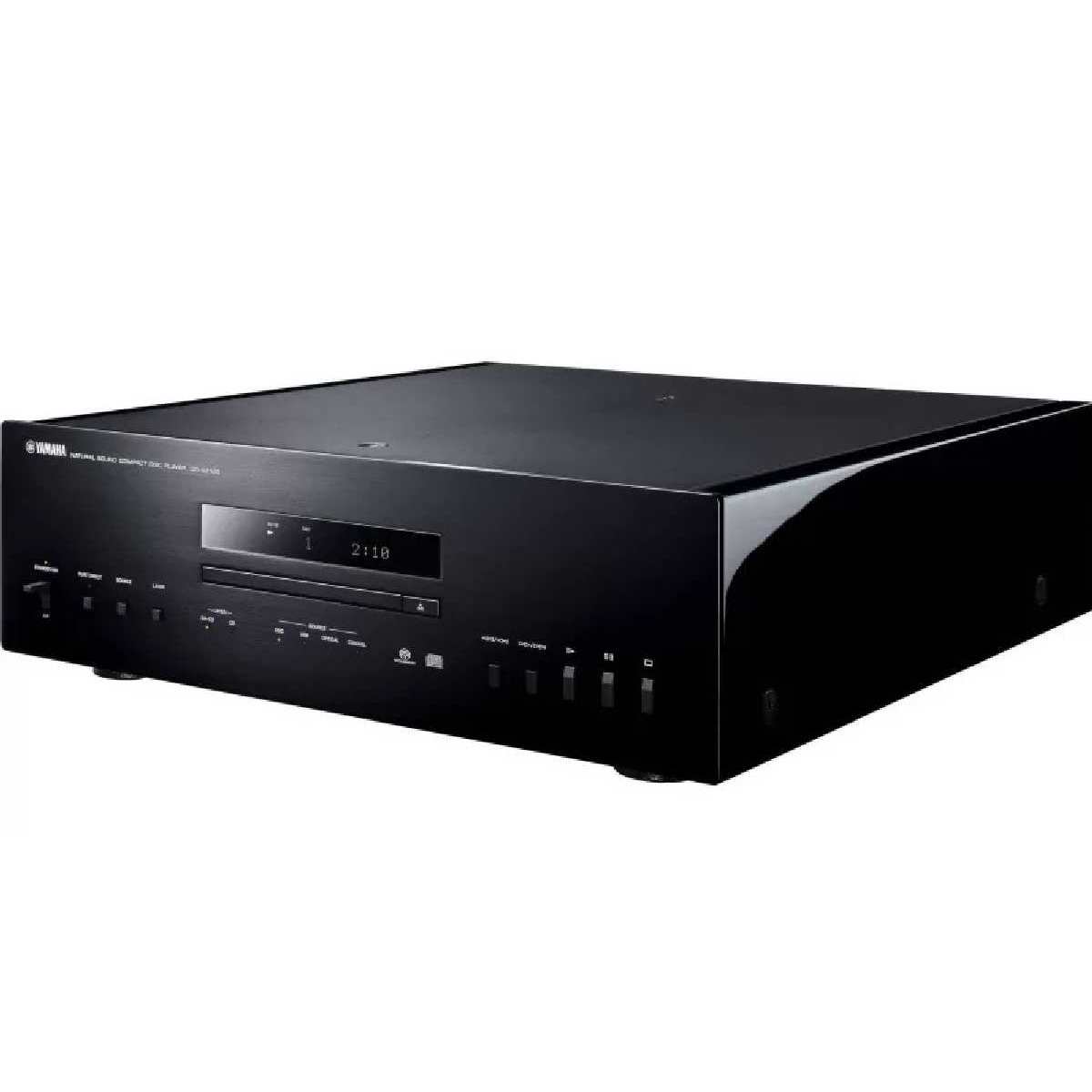

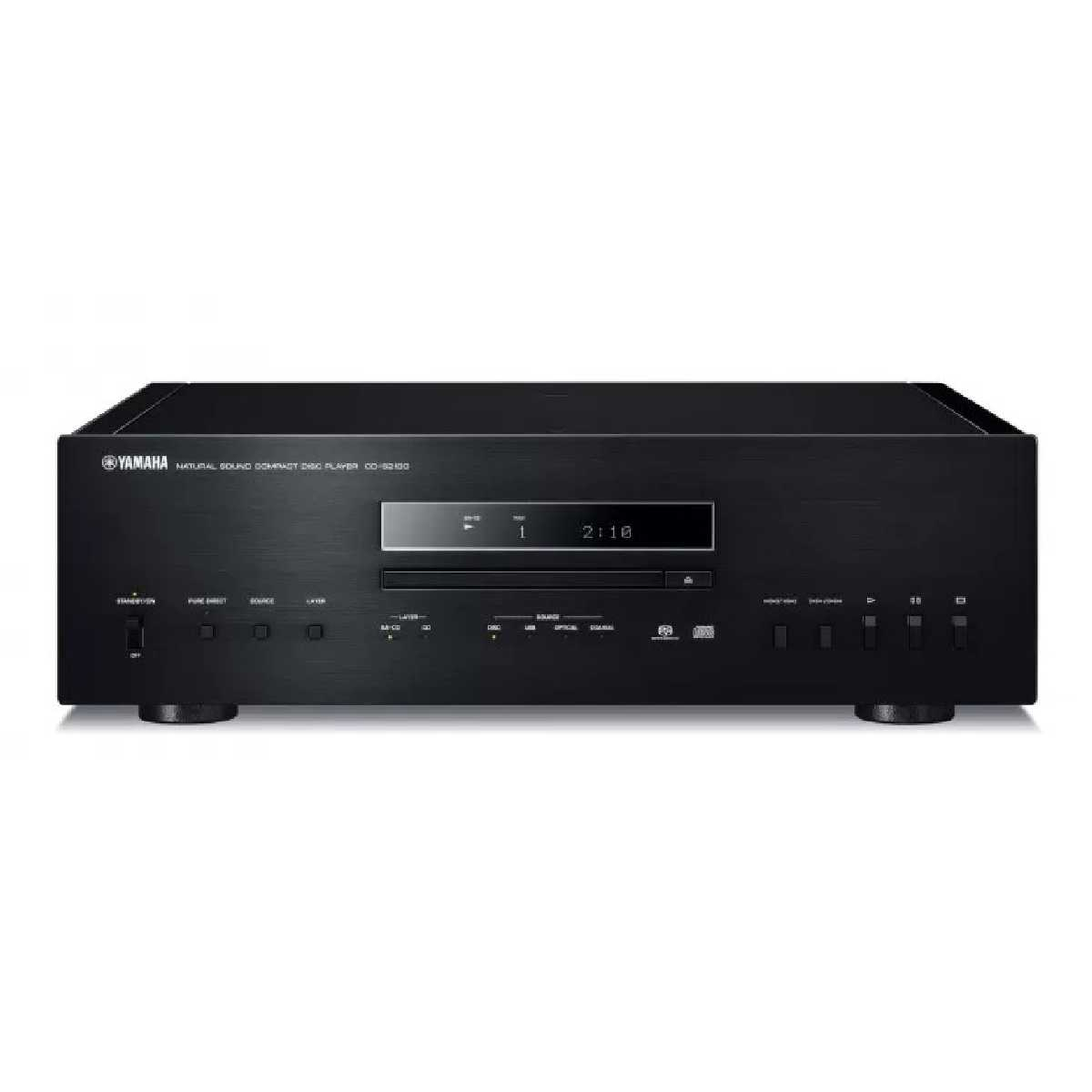

CD програвач Yamaha CD-S2100 Black/Piano Black

CD програвач Yamaha CD-S2100 Black/Piano Black

Новое схемное решение для исключения потерь составляющих аудио сигнала плюс высокоточный механизм привода для более достоверного воспроизведения. Этот CD-проигрыватель высокого класса, обеспечивающий новое звучание от Yamaha, оснащен аудио интерфейсом USB и ЦАПом повышенной эффективности, а также другими передовыми функциями.

Модель CD-S2100 имеет полностью симметричную конструкцию: механизм загрузки диска расположен в центре, блок питания и плата цифровой схемы — слева, а блок питания и плата аналоговой схемы — справа. Полная взаимная изоляция цифрового и аналогового модулей исключает появление помех между схемами, и одновременно обеспечивается идеальная весовая балансировка. Центральная рама, связывающая между собой переднюю и заднюю части корпуса, и передняя панель из алюминия толщиной 5 мм увеличивают жесткость шасси в целом и гарантируют стабильное воспроизведение диска. В конструкции CD-S2100 схемные платы питания, содержащие силовой трансформатор, не разделены; блочные конденсаторы смонтированы непосредственно на соответствующих платах цифровой и аналоговой частей схемы. Другими словами, применена исходная конфигурация плат с цепями питания. Исключение кабельных соединений цепей питания со схемными платами и прямой монтаж уменьшают схемные потери и позволяют получить низкий импеданс. Кроме того, для крепления кабелей, отходящих от силового трансформатора, применяются такие же винтовые соединения, как и в интегральном усилителе-«компаньоне» A-S2100. Соединение напрямую без пайки обеспечивает абсолютный контакт и малый импеданс. Сигнал передается на усилитель без каких-либо потерь считываемой информации, что делает воспроизведение звука более энергичным, чистым и открытым — к чему главным образом и стремились разработчики серии S2100.

Для того чтобы полностью исключить потери аудио сигнала, в CD-S2100 применена инновационная топология аналоговой части схемы. Обычно сигнал от цифро-аналогового преобразователя подается на выход через схему преобразования тока \ напряжения, сконфигурированную в несколько ступеней. Однако в CD-S2100 сигнал подается на выход в одноступенчатой конфигурации на базе дискретного исполнения схемы преобразования тока \ напряжения. Данная конфигурация с высокой скоростью нарастания выходного напряжения резко снижает потери аудио сигнала по сравнению с многоступенчатой схемой и уменьшает ООС (отрицательную обратную связь), что, исключая даже малейшую потерю аудио данных, дает в результате естественное пространственное звучание. Цепи после цифро-аналогового преобразователя выполняют балансную передачу сигнала в схемной конфигурации с симметричными сторонами положительной и отрицательной полярностей. Использование балансного соединения с симметричным усилителем мощности с «плавающими» источниками питания A-S2100 позволяет наслаждаться практически безупречным воспроизведением звука без малейших потерь сигнала при передаче.

В CD-S2100 применена схема с двумя трансформаторами питания: для цифровых и аналоговых цепей используются отдельные специальные трансформаторы. Взаимное изолирование цифровой и аналоговой частей схемы еще на трансформаторной стадии исключает ухудшение качества звучания из-за наводок и шумов между цифровым и аналоговым модулями — проблему, возникающую при наличии единого источника питания. В результате достигается исключительно чистое воспроизведение аналогового звука с малым уровнем помех. Помимо того, для питания аналоговой части схемы используется тороидальный трансформатор, обеспечивающий стабильную подачу питания с малым рассеянием магнитного потока, а стабилизированная схема соединения обмоток полностью изолирована слева и справа. Тем самым достигается превосходное схемное разделение, чрезвычайно значимое для аппаратуры высокого класса.

Для считывания огромного объема аудио данных, записанных на диске, с высокой точностью проигрыватель CD-S2100 оснащен тем же приводным механизмом, что и «флагманская» модель Yamaha CD-S3000. Загрузочный механизм прочно прикреплен к шасси спереди и сзади массивными, особым образом изогнутыми чугунными стопорами толщиной 1,6 мм, исключающими передачу вибрации, вызываемой вращением диска, на схемную плату. В процессе сборки CD-S2100 после присоединения механизма привода к шасси выполняется тщательное выравнивание каждого стопора по горизонтали с высокой точностью. И хотя это трудоемкий процесс, он демонстрирует стремление специалистов Yamaha добиться предельно точного считывания сигнала. За счет устранения даже малейшего наклона механизма достигается стабильное вращение и сверхвысокая точность считывания. Снижение нагрузки на сервомеханизм, приводящий в действие считывающую головку, и уменьшение влияния силы тока сервопривода на сигнал обеспечили безупречное считывание сигнала с малым уровнем шума — слышны даже мельчайшие нюансы оригинальной записи.

Лоток для CD изготавливается из алюминия повышенной жесткости, уменьшающего вторичные вибрации из-за резонанса диска и высокой скорости его вращения электродвигателем, в результате чего повышается точность считывания аудио сигнала и снижается уровень шума при работе. В дополнение к продуманной конструкции и шикарной текстуре мы выполнили доводку открывания/закрывания лотка, применив специально разработанный решетчатый привод более плавного действия. Мы страстно стремились добиться того, чтобы ощущения от пользования аппаратом были столь же роскошными, как и обеспечиваемое им качество звучания.

В качестве цифро-аналогового преобразователя в CD-S2100 используется ES9016 от ESS Technology, Inc. Мы отобрали его после тщательного изучения всех сильных сторон, к каковым помимо высокоточной обработки 32-битовых аудио сигналов относятся способность обрабатывать большие объемы данных, мощная передача нижне частотного регистра и высокое разрешение в верхне частотном регистре. Поскольку встроенный ЦАП генерирует собственный синхронизирующий сигнал, имеется и оригинальная функция устранения джиттера, позволяющая осуществлять цифро-аналоговое преобразование с крайне малым дрожанием синхронизирующих импульсов. Более того, микросхема содержит 8-канальный ЦАП, работающий по принципу двойного дифференциала с использованием 4-канальных ЦАПов с правой и левой сторон соответственно. Это чрезвычайно эффективное устройство обеспечивает подачу на выход высококачественного сигнала с превосходным отношением сигнал/шум, так как в нем применяется схема обработки аналоговых сигналов балансной конфигурации.

Особенности:

• Конструкция с лево-правой симметрией, независимая конфигурация цифровой и аналоговой частей схемы
• Цифровая и аналоговая части схемы с собственными блоками питания и винтовыми соединениями исключают потери при передаче сигналов
• Одноступенчатая схема преобразования тока / напряжения обеспечивает прямой аналоговый выход
• Независимые блоки питания с полным разделением цифровых и аналоговых цепей
• Высокоточный CD-привод для повышения устойчивости к вибрации и считывания сигналов с высокой точностью
• Алюминиевый CD-лоток высокой жесткости
• Чрезвычайно эффективный 32-битовый цифро-аналоговый преобразователь от ESS
• Встроенная функция USB-ЦАПа и USB-драйвер ASIO 2.3 Yamaha Steinberg
• Привлекательный элегантный дизайн и полупрозрачный дисплей
