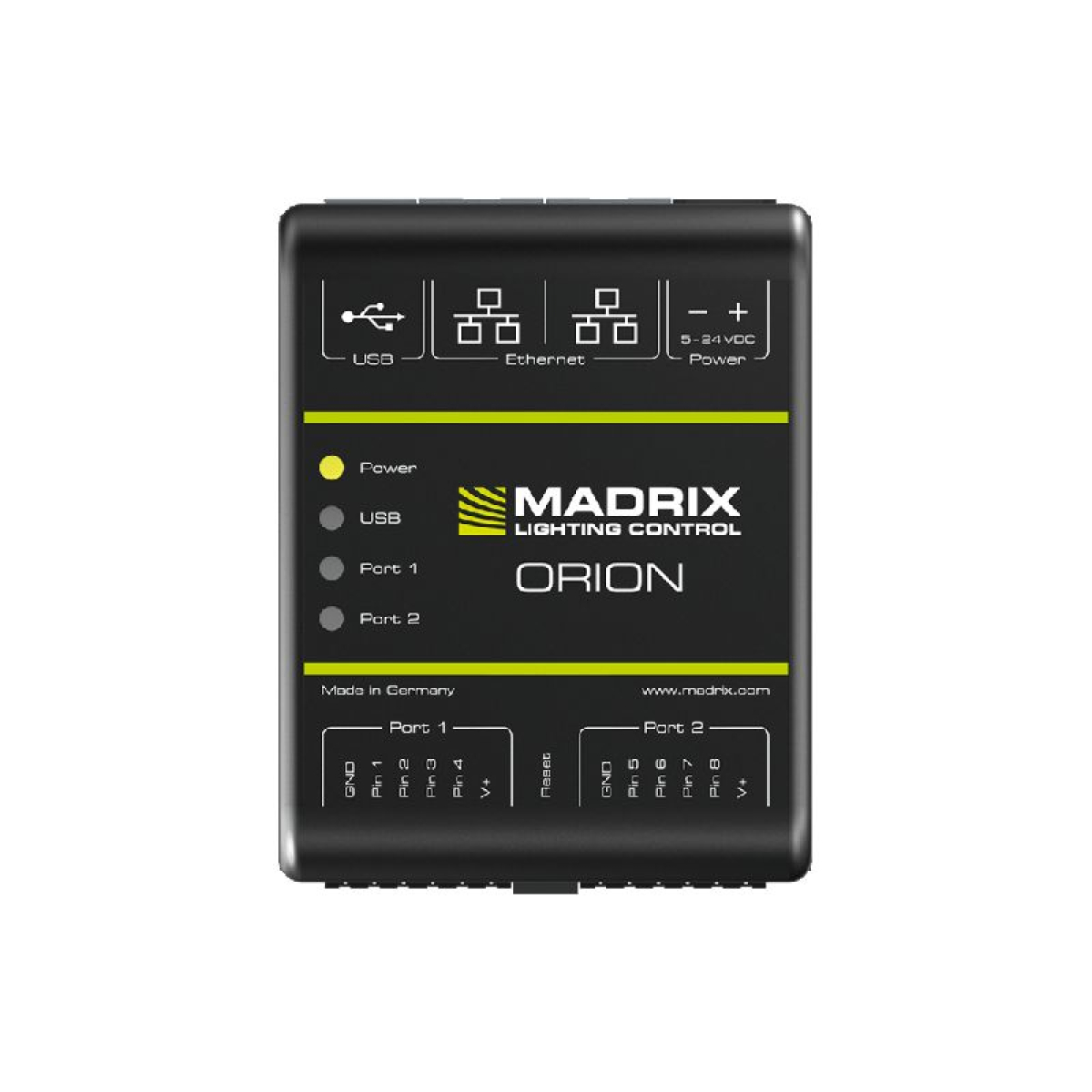

Апаратний інтерфейс MADRIX® ORION

MADRIX® ORION

Характеристики:

• Джерело живлення: DC 5 – 24 В; більше A) 2-контактний, вставний гвинтовий затискач з макс. струмом 500 мА. навантаження на порт при подачі через порти, B) 5 В USB, C) Порт 1 або Порт 2
• Потужність: < 1,5 Вт (300 мА) при нормальній роботі (макс. 500 мА із запобіжником)
• БТЕ/год: 5,73 при нормальній роботі
• Мережеві протоколи: Art-Net (I, II, 3, 4), Streaming ACN (sACN/ANSI E1.31)
• Вхідні сигнали: Аналогові 0 – 12 В (вимірювані) / Аналогові 0 – 24 В (допустимі)

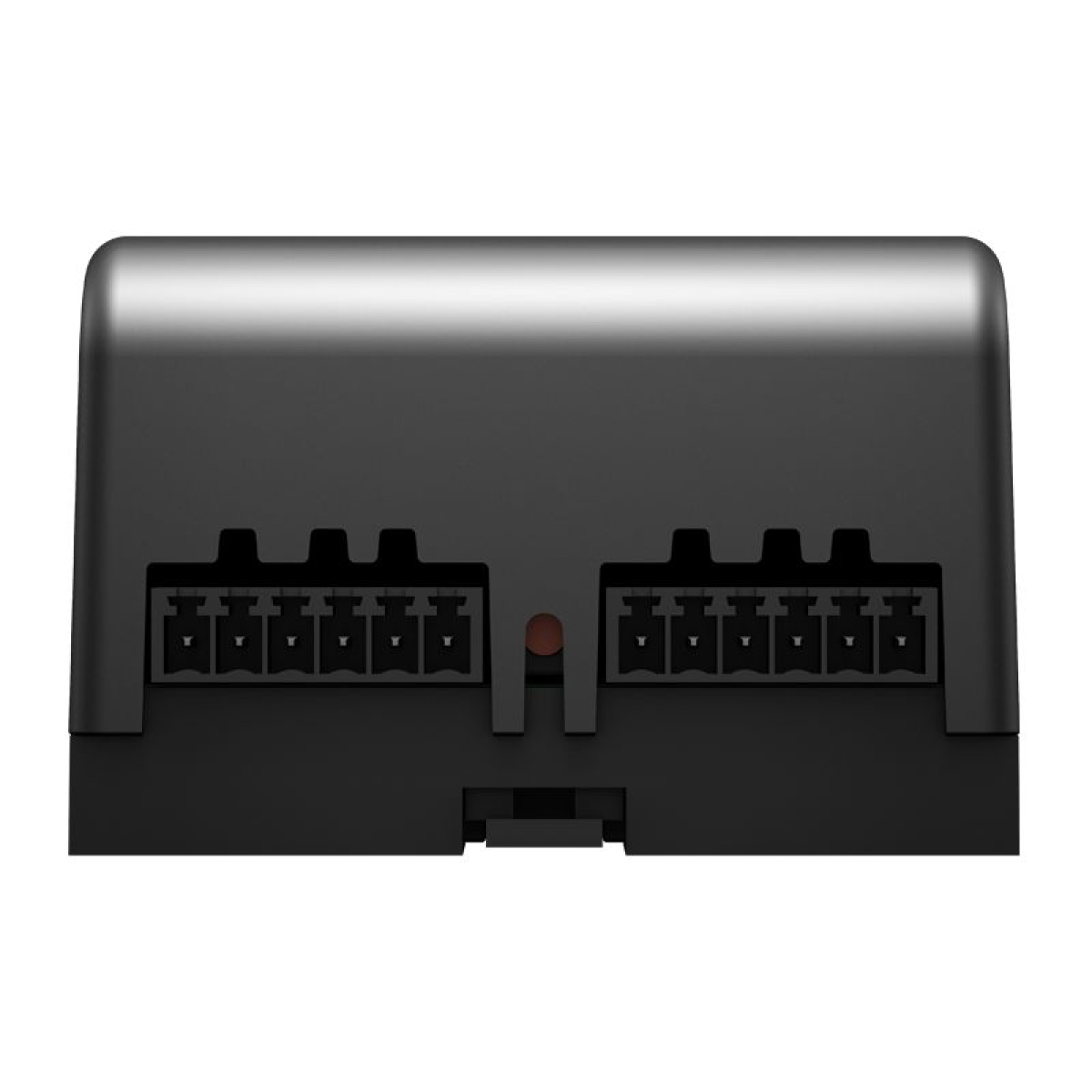

• Порти: 2x порту (через 2x 6-контактних вставних гвинтових клеми)
• Вхідні контакти: 2x 4 окремих контакти (всього 8x з вхідним опором 72 ком кожен)

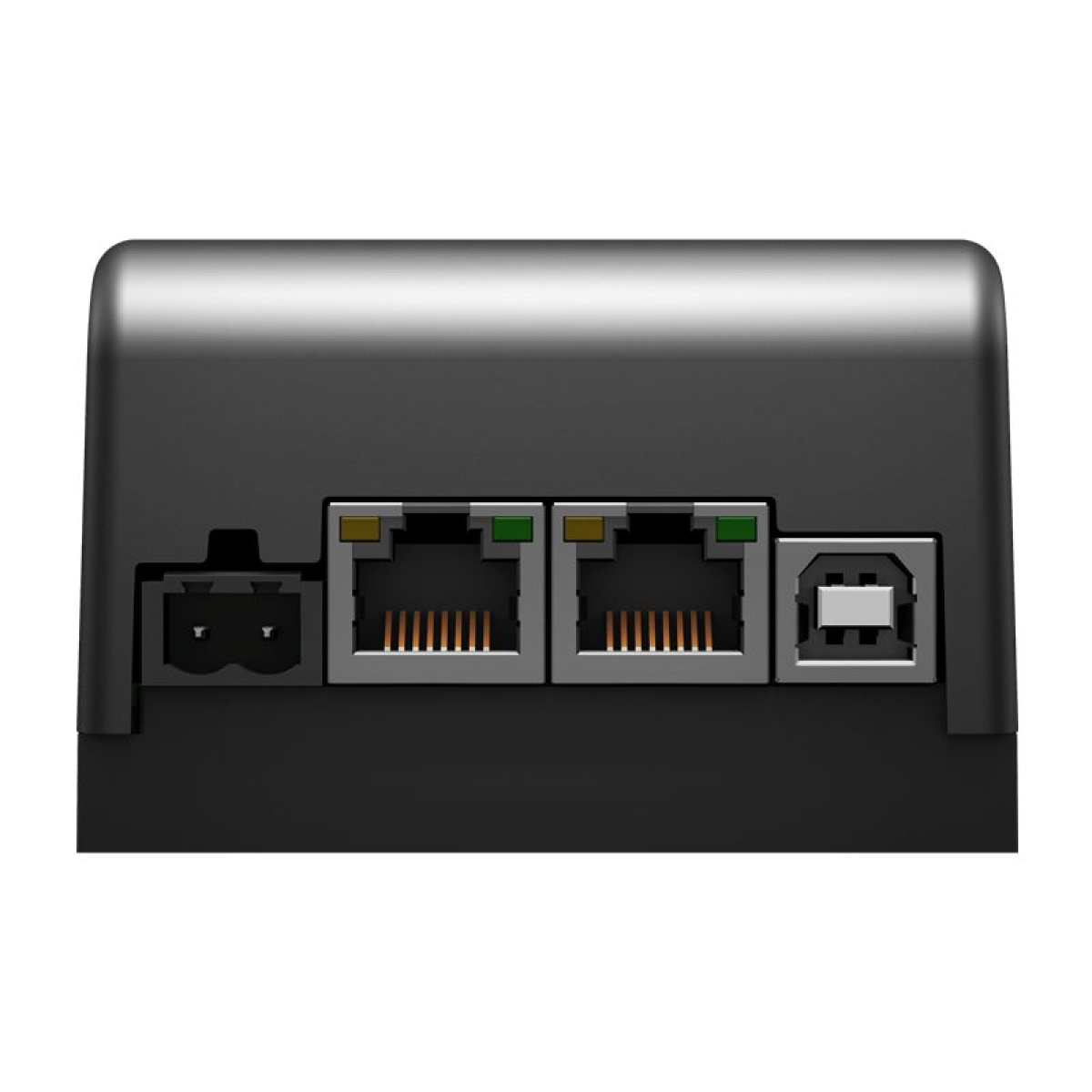

• Ethernet: 2x RJ45, Auto MDI-X, daisy-chain підтримка, 10/100 Мбіт/с (сумісно з 1 Гбіт/с)
• Комутатор Ethernet: Таблиця пошуку (ALU) для 1024 одноадресних MAC-адрес
• USB: 1x порт, USB 2.0, гніздо типу B
• Корпус: Непровідний клас займистості V-0 (метод тестування UL94) призначений для 35-мм DIN-рейки або настінного монтажу.

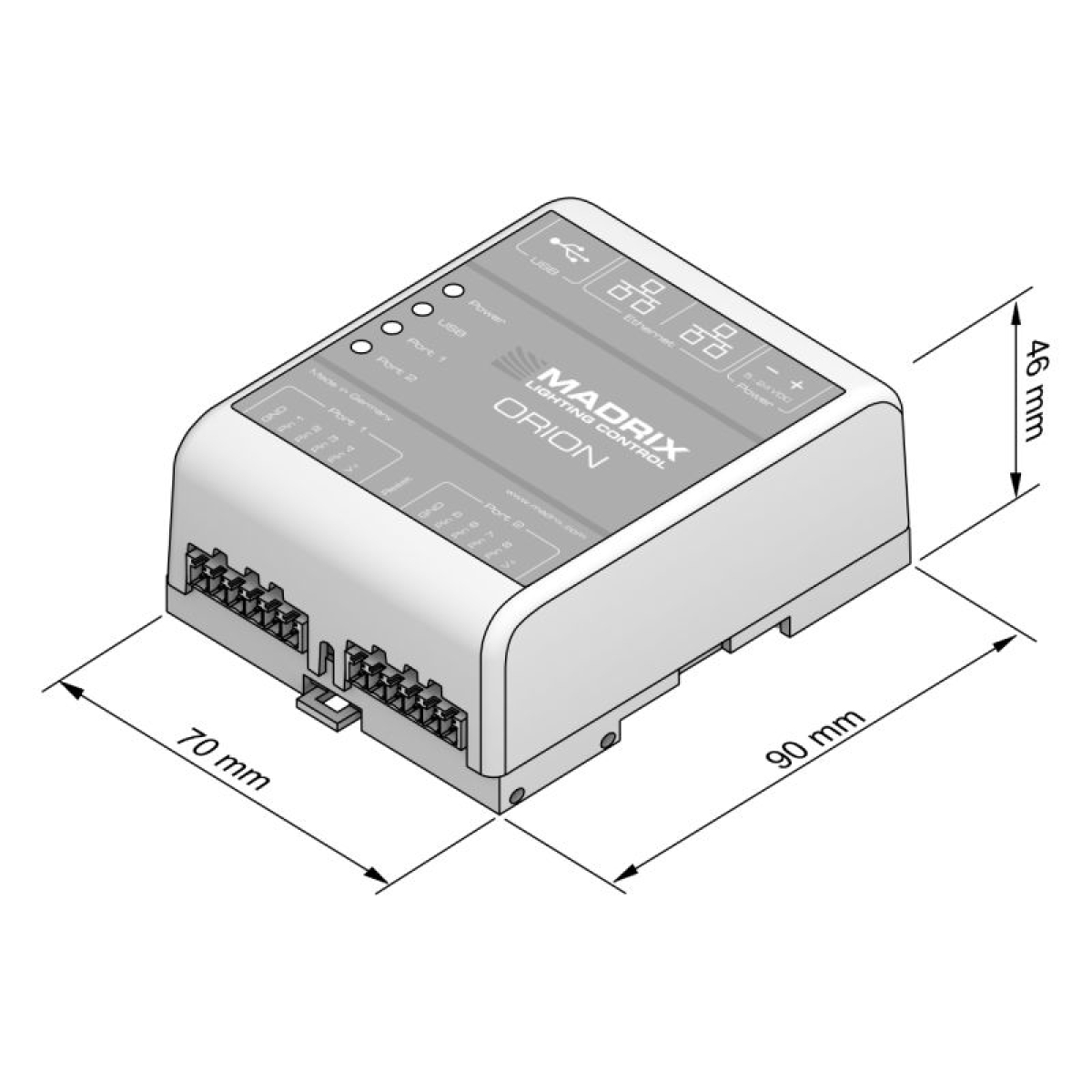

• Розміри: 90 мм × 70 мм × 46 мм (3,54? × 2,76? × 1,81?) (довжина × ширина × висота)
• Вага: 105 г (0,23 фунти) | 120 г (0,27 фунта) включаючи гвинтові клеми та настінні кріплення
• Діапазон температур: -10 °C до 70 °C (14 °F до 158 °F) (Робота) | -20 °C до 85 °C (-4 °F до 185 °F) (Зберігання)
• Відносна вологість: 5 % до 80 %, без конденсації (Робота/Зберігання)
• Ступінь захисту IP: IP20
• Сертифікати: CE, EAC, FCC, RoHS
• Гарантія: 5 років обмеженої гарантії виробника

Будучи універсальним пристроєм введення, MADRIX ORION ідеально підходить. Перетворіть свій наступний проект, додавши інтерактивні елементи. Як щодо зручної кнопки? Як щодо датчика руху?

Підключіть перемикачі, потенціометри та тригери. Включіть датчики світла, температури, пасивного інфрачервоного випромінювання тощо. Інтеграція автоматизації будівель і домашньої автоматизації.

8 універсальних входів отримують аналогові сигнали від 0 В до 12 В. Перетворені на 8- або 16-бітний цифровий DMX, MADRIX ORION виводить Art-Net або Streaming ACN через мережу Ethernet.

Потужний аналого-цифровий перетворювач

Легко перетворюйте будь-який аналоговий вхідний сигнал у діапазоні від 0 В до 12 В у 8- або 16-бітний цифровий вихідний сигнал DMX. Миттєво знімайте вхідні сигнали та відображайте всі входи окремо до 8 або 16 каналів DMX на пристрій.

Art-Net / Потокове ACN / USB

Надсилайте вихідний сигнал як Art-Net або Streaming ACN (E1.31) на великі чи короткі відстані до будь-якого сумісного програмного чи апаратного контролера. Крім того, просто підключіться до MADRIX 5 через USB.

8 різноманітних входів

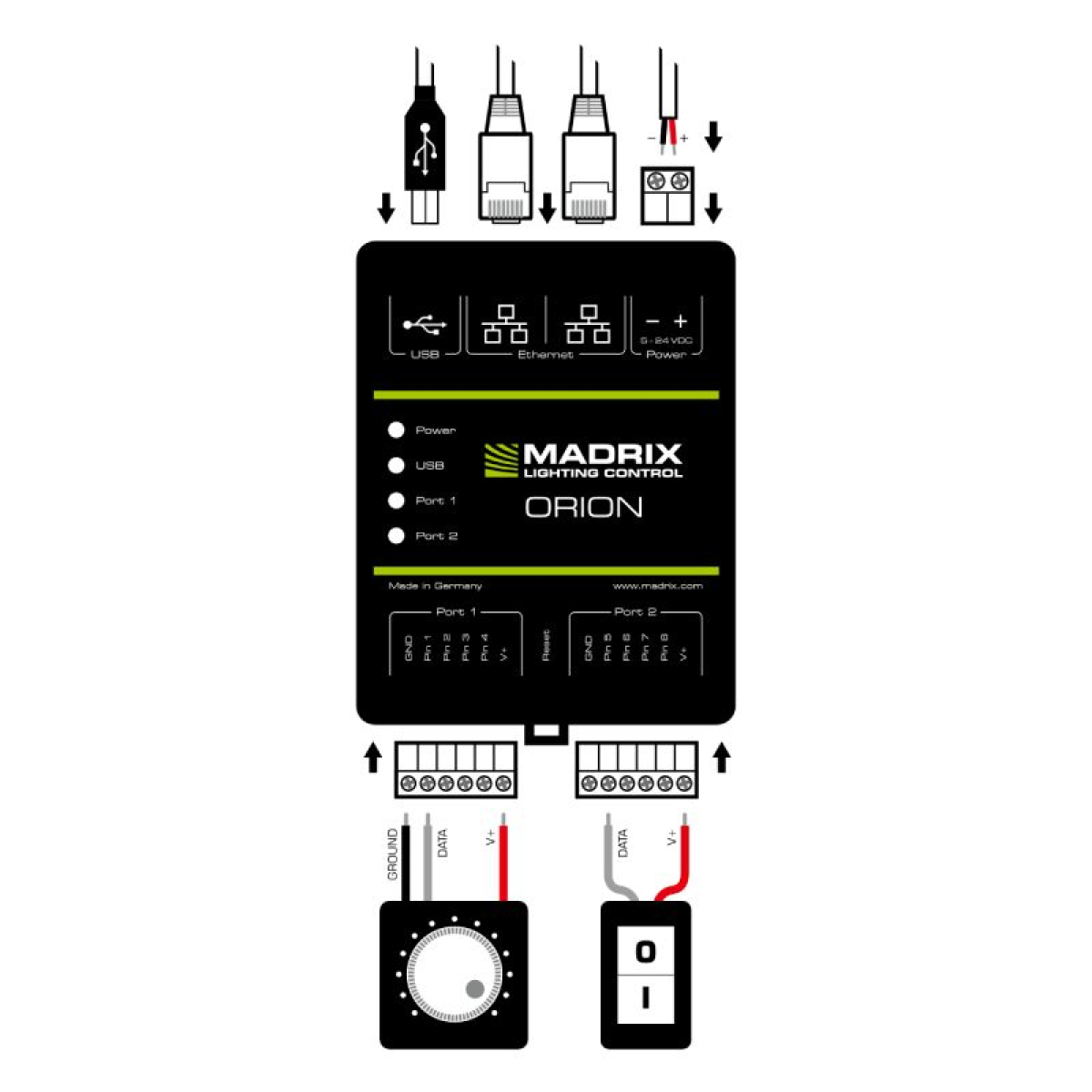

Пряме підключення до широкого спектру сумісних датчиків, потенціометрів, перемикачів і тригерів. Легко створюйте інтерактивні проекти, використовуючи датчики світла, температури, PIR та багато іншого.
