Апаратний інтерфейс MADRIX® STELLA

MADRIX® STELLA

Характеристики:

• Вхідна потужність: 5 В – 24 В постійного струму; через A) 2-контактний гвинтовий роз’єм або B) 5 В USB
• Споживана потужність: < 1,5 Вт (300 мА) під час нормальної роботи (500 мА макс. запобіжник)
• БТЕ/год: 6,55 під час нормальної роботи
• Мережеві протоколи: Art-Net (I, II, 3, 4, включно з ArtSync), потокове ACN (sACN / ANSI E1.31)
• Роль RDM: Передає команди та запити до RDM-відповідачів і назад (Art-Net Node / RDM Controller)
• Кількість респондентів RDM: Макс. 170 респондентів RDM. можна виявити для кожного порту
• DMX512: 2x 512 каналів DMX, вхід і/або вихід (автоматично встановлюється на порт)

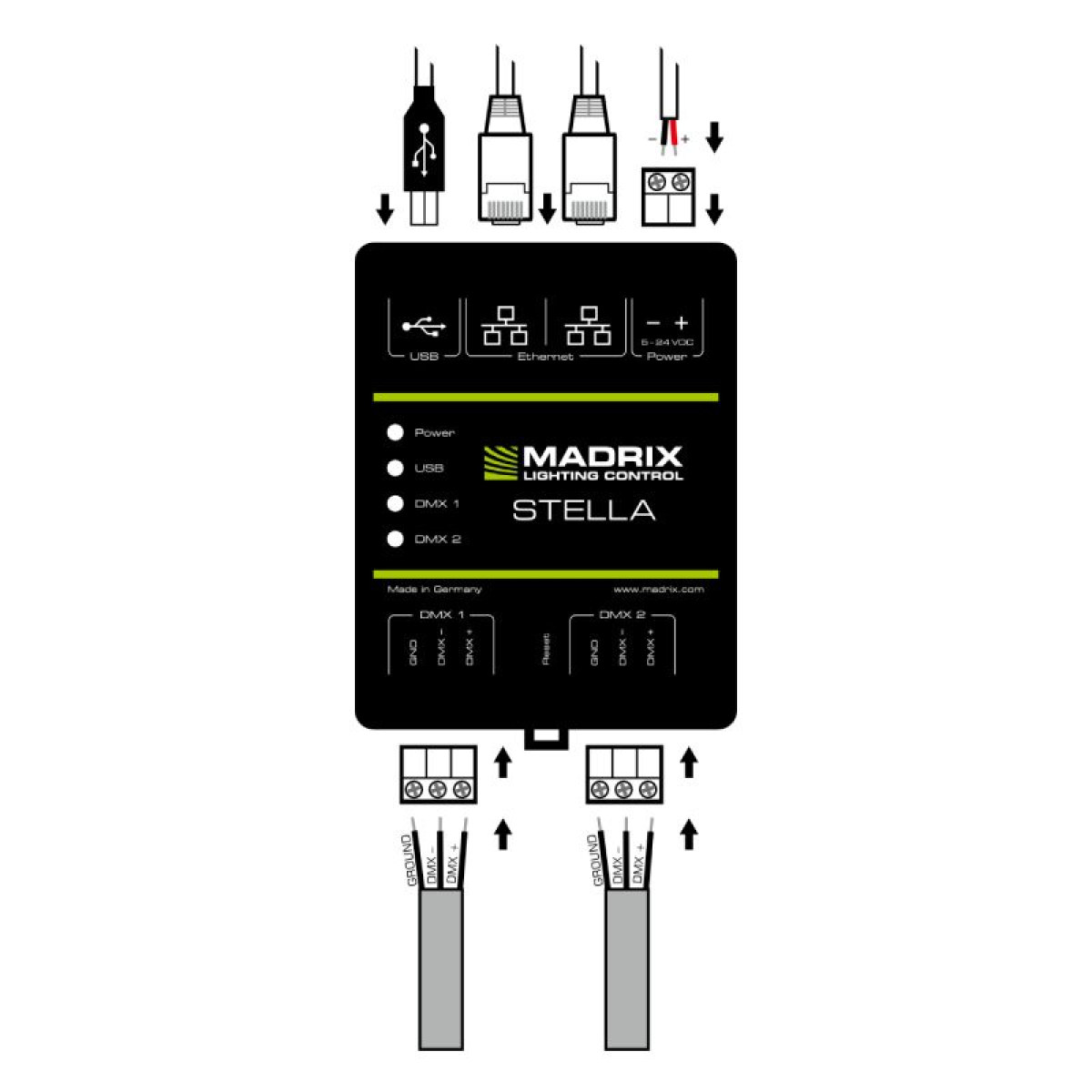

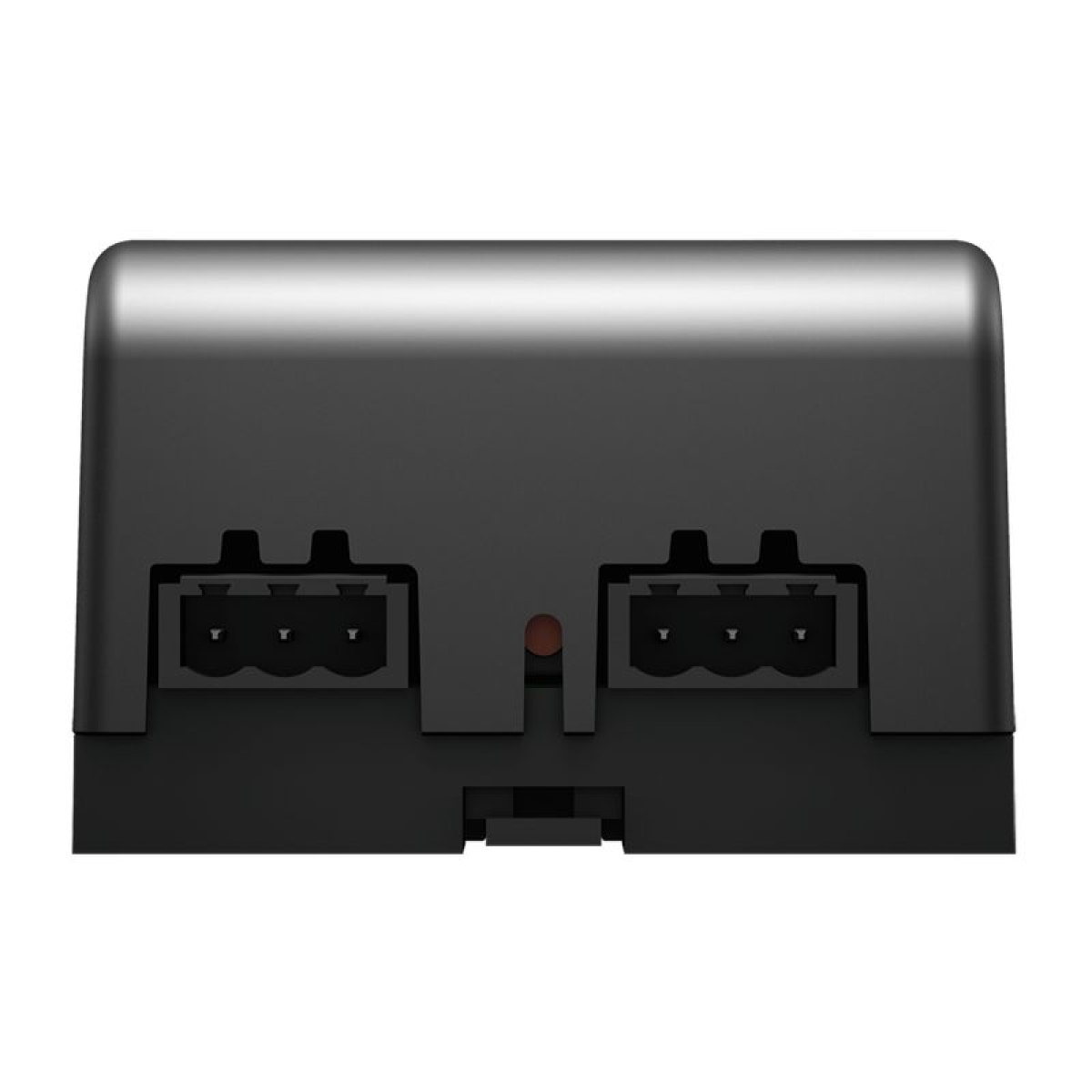

• Порти: 2 порти (через 2 3-контактні гвинтові роз’єми)

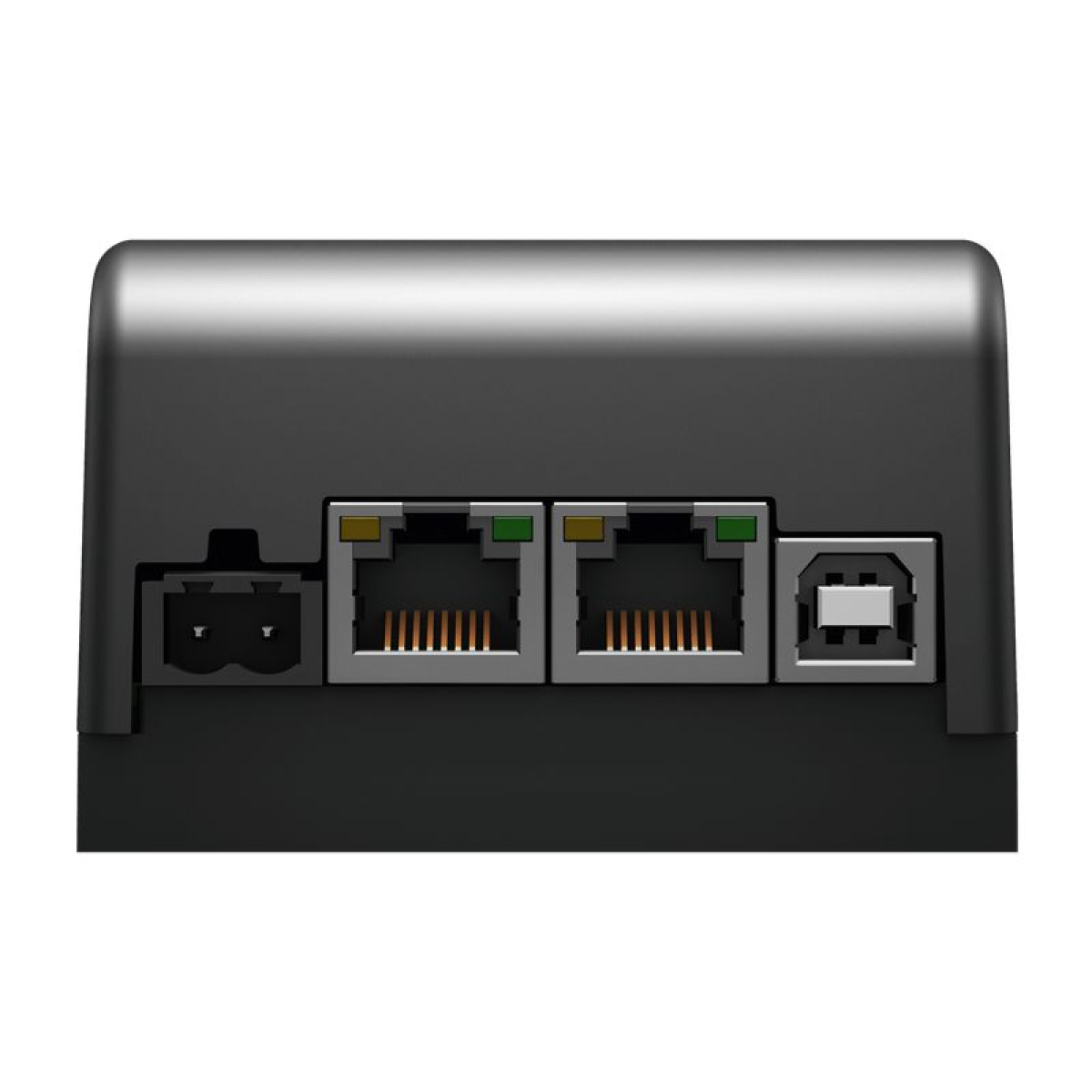

• Ethernet: 2x RJ45, Auto MDI-X, підтримка послідовного підключення, 10/100 МБіт/с (сумісність із 1 ГБіт/с)
• Комутатор Ethernet: Таблиця пошуку (ALU) для 1024 одноадресних MAC-адрес
• USB: 1 порт, USB 2.0, гніздо типу B

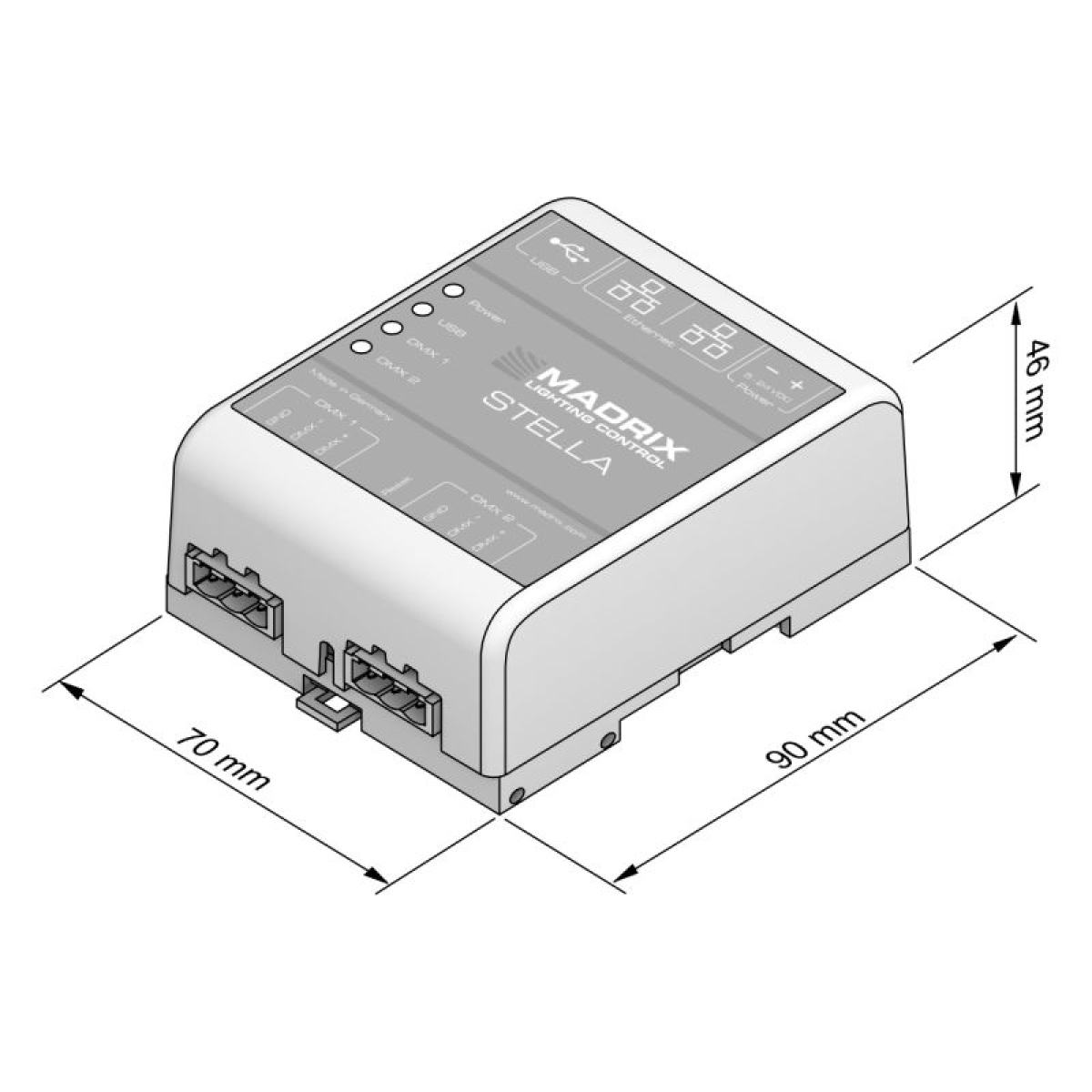

• Розміри: 90 мм × 70 мм × 46 мм (3,54˝ × 2,76˝ × 1,81˝) (довжина × ширина × висота)
• Вага: 108 г (0,24 фунта) | 125 г (0,28 фунта) вкл. гвинтові клеми та настінні кріплення
• Діапазон температур: -10 °C до 70 °C (14 °F до 158 °F) (робочий) | Від -20 °C до 85 °C (від -4 °F до 185 °F) (зберігання)
• Відносна вологість: Від 5 % до 80 %, без конденсації (робочий/зберігаючий)
• Рейтинг IP: IP20
• Сертифікати: CE, EAC, FCC, RoHS
• Гарантія: 5 років обмеженої гарантії виробника

Це гарантує, що ваші ретельно підібрані світильники DMX надійно світяться яскравими кольорами та плавною анімацією. Він синхронізується між портами та різними пристроями, щоб освітлення завжди виглядало чудово.

Керуючи 2 DMX-суб’єктами, ви можете вибрати вихід або вхід для кожного порту, який безпосередньо підключається до DMX512.

Але це ще не все. MADRIX STELLA підтримує Remote Device Management. Це вже не лише надсилання контрольних даних. Пристрої тепер відповідають. Це надає безпрецедентні можливості для віддаленого налаштування та моніторингу.

Хоча це було нечувано раніше, керування освітленням за допомогою Art-Net і нагляд за допомогою RDM навіть можливі одночасно, безперервно під час живої роботи.

MADRIX STELLA — це спеціальний інтерфейс керування для DMX512 і Art-Net або Streaming ACN, розроблений для високої якості та практичності в стаціонарних світлодіодних установках.

Art-Net / Streaming ACN / USB

Дані Art-Net або Streaming ACN безпосередньо перетворюються на DMX512. Оптимізуйте та децентралізуйте кабелі для покриття будь-якої відстані до пристрою за допомогою мережі Ethernet. Крім того, просто підключіться до MADRIX 5 через USB.

Проста конфігурація

MADRIX STELLA пропонує потужні функції. Управління пристроєм залишається швидким і легким. Подача живлення через USB або від 5 В до 24 В через 2-контактну гвинтову клему.

Призначений для DIN-рейок або стін

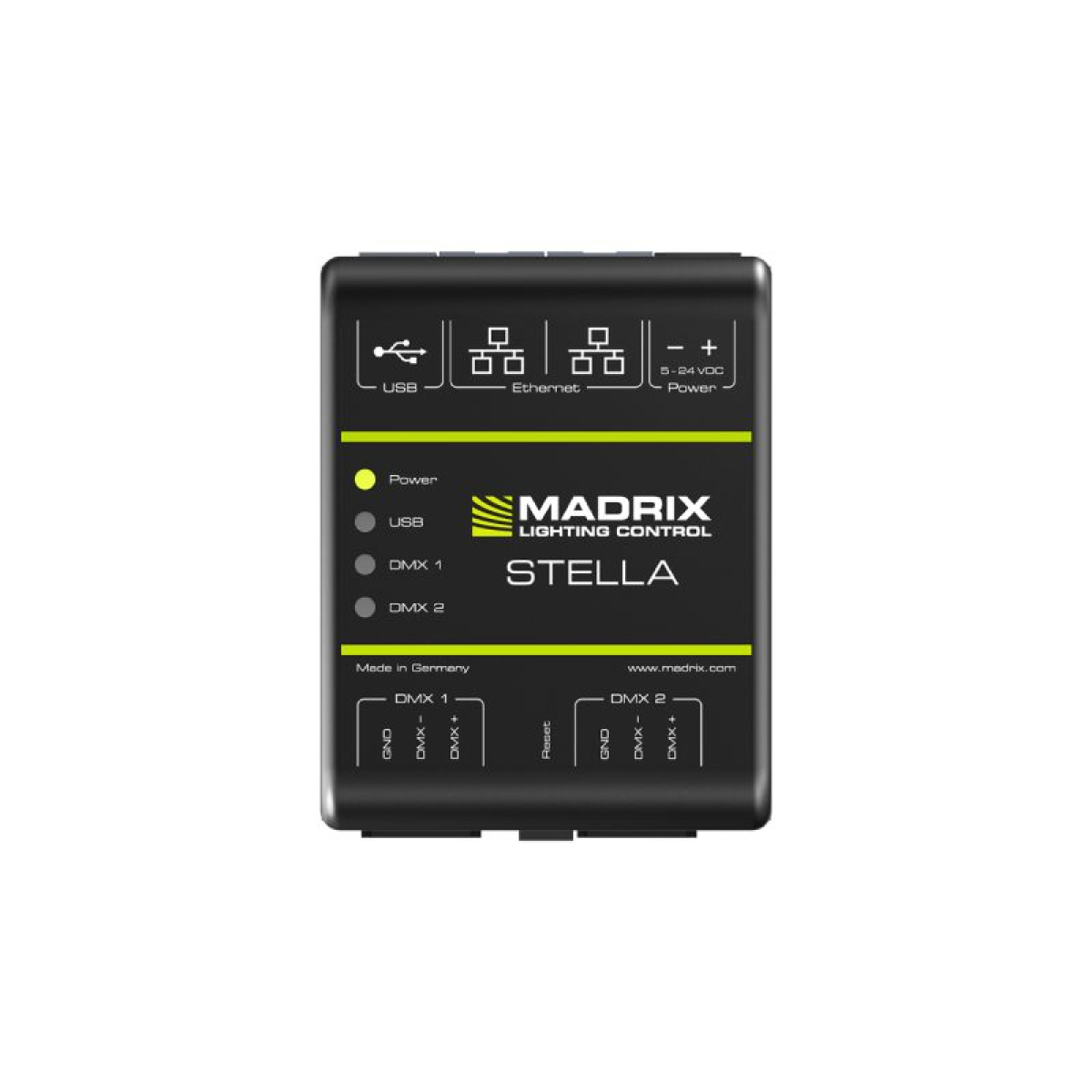

Його непровідний корпус і стандартизована конструкція для 35-мм рейок роблять монтаж швидким, простим і безпечним. Надаються 2 додаткові кронштейни для додаткового настінного кріплення. 9 індикаторів швидко показують стан пристрою з можливістю їх відключення.
