Пасивна акустична система Electro-Voice EVF-1121S

Пасивна акустична система Electro-Voice EVF-1121S

Частотный диапазон (‑3 дБ):	70 - 98 Гц
Частотный диапазон (‑10 дБ):	48 - 120 Гц
Тип системы:	Пассивная
Мощность RMS - Общая:	400 Вт
Мощность пиковая - Общая:	1600 Вт
Чувствительность, 1Вт/1м:	103 дБ
Максимальное звуковое давление:	135 дБ
Импеданс:	4 Ω (Low-pass On) 8 Ω (Low-pass Off)
Угол раскрытия Г° x В°:	сферическая направленность
Динамики (НЧ/ВЧ):	12" (EVS12SB) / —
Габаритные размеры (В x Ш x Г), мм:	769 x 406 x 413 мм
Масса (нетто):	26.2 кг

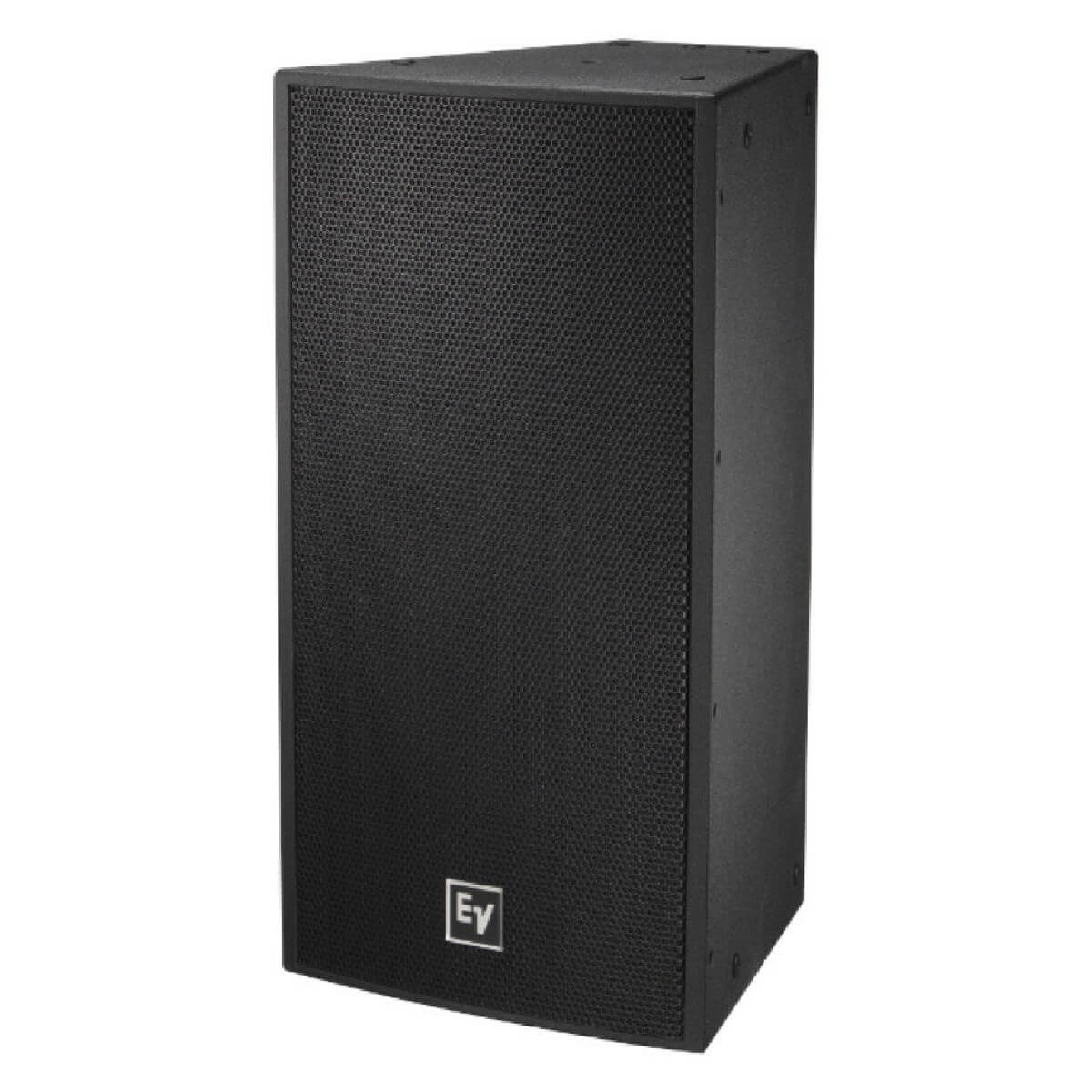

Акустическая система Electro‑Voice EVF‑1121S

EVF‑1121S — это фронтальная 1‑полосная НЧ система с одним 12" динамиком EVS12SB, обладающая средней мощностью 400 Вт и чувствительностью 103 дБ.

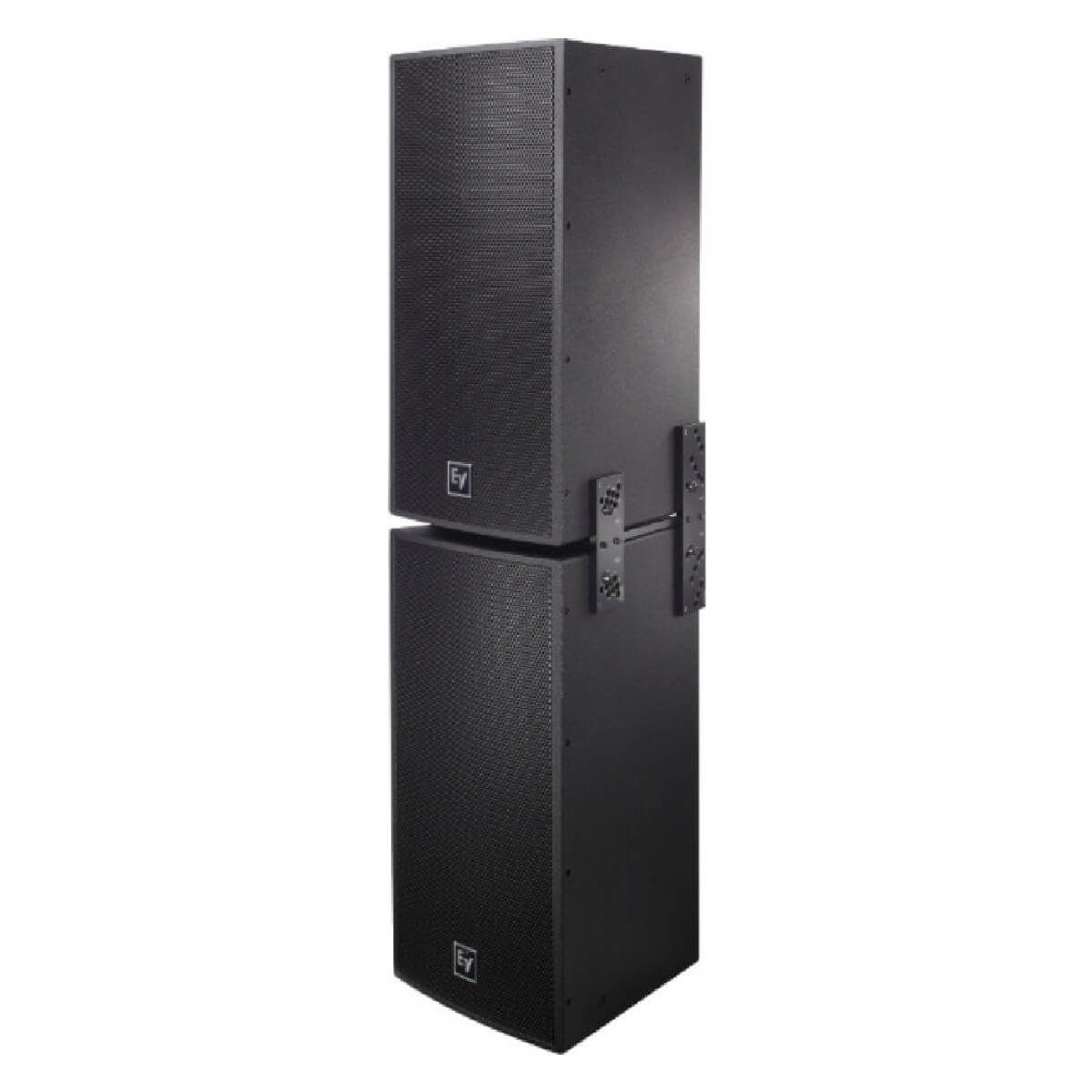

Отличные акустические характеристики, специальная конструкция корпуса и большое количество точек крепления позволяют создавать вертикальные и горизонтальные кластеры, используя любую комбинацию АС серий EVH™ и EVF™, в независимости от назначения и бюджета. Горизонтальные кластеры удобно формировать из любых АС серий EVH™ и EVF™ благодаря тому, что все кабинеты имеют одинаковую высоту. Корпус имеет трапециевидную форму с толщиной стенок 18 мм, выполненных из 13 слоёв фанеры, изготовленной из берёзы. По степени пылевлагозащищённости модель EVF‑1121S имеет следующие модификации: • EVCoat™ — стандартная версия, предназначенная для использования внутри помещения. Защитная сетка с поворачиваемым логотипом имеет гальваническое покрытие и окрашена порошковой краской. • PI — всепогодная версия с покрытием EVCoat™. Защитная сетка выполнена из нержавеющей стали и окрашена порошковой краской. За сеткой находится многослойный водоотталкивающий материал, защищающий АС от проникновения влаги. Применяется в случаях косвенного воздействия погоды только в защищенных зонах (например, под навесом). В комплекте идет защитная крышка CDG для входной панели с двумя обжимными муфтами. • FG (Fiber Glass) — герметизированная PI версия со стекловолоконным покрытием для полной защиты от экстремальных погодных условий. Применяется в случаях прямого воздействия окружающей среды. В комплекте также идет защитная крышка CDG для входной панели с двумя обжимными муфтами. Просим обратить внимание на то, что модели FG не имеют окон фазоинвертора для лучшей защиты от попадания влаги внутрь корпуса. По этой причине модели FG имеют иные частотные характеристики, в отличие от моделей EVCoat™ и PI. Поэтому, при использовании в проектах моделей FG, уточняйте характеристики АС, необходимые для расчётов, в руководстве EVF‑1121S‑FG. Во всех версиях все наружные крепежные элементы изготовлены из нержавеющей стали. Все модели EVF‑1121S доступны как в чёрном (B или BLK), так и в белом (W или WHT) исполнении. Низкочастотная система EVF‑1121S имеет 2 режима работы: Passive и Bi‑Amp. Выбор режима осуществляется посредством специальной платы переключения, расположенной на задней панели. При работе в режиме Bi‑Amp на систему EVF‑1121S необходимо подавать заранее отфильтрованный и подготовленный внешними устройствами НЧ сигнал. При работе в режиме Passive низкочастотная акустическая система EVF‑1121S использует встроенный low‑pass фильтр 2 порядка (с крутизной спада 12 дБ на октаву), отсекающий сигнал с частотами, выше 100 Гц. Это означает, что данную НЧ систему можно подключать вместе с широкополосным кабинетом EVF‑1122/XX или EVF‑1152/XX, не применяя для этого внешний кроссовер и используя всего 1 канал усилителя. К НЧ системе EVF‑1121S можно параллельно подключать до 2 широкополосных кабинетов. Для такой конфигурации необходимо использовать усилитель, способный работать при минимальном сопротивлении нагрузки в 2.1 Ω. Следует отметить, что работа на минимальном сопротивлении, даже если это указано в паспорте, не очень благоприятна для усилителя. Такая упрощенная и экономичная конфигурация подходит для инсталляций, требующих умеренного или умеренно высокого звука, и не предназначена для громких приложений. Важно: при работе с НЧ системой EVF‑1121S настоятельно рекомендуется использовать внешний high-pass фильтр с частотой среза 50 Гц. Этот фильтр позволит избежать выхода из строя НЧ динамиков при подаче сигнала высокого уровня в диапазоне частот, ниже рабочего. Для FG моделей частота среза составляет 55 Гц (отсутствие окон фазоинвертора во всепогодной уличной версии несколько снижает НЧ показатели системы). В отсутствии рекомендованного внешнего high-pass фильтра акустическая система не будет иметь надлежащей защиты в инфразвуковом диапазоне. Дополнительно следует отметить, что интерфейс выбора режима работы может быть также использован в качестве точки доступа для подключения тестовой платы EVI‑AC (EV‑Innovation Access Card). Эта плата предназначена для тестирования НЧ, ВЧ динамиков и цепей защиты без необходимости разбирать корпус АС. Ключевые особенности: • 12" динамик EVS12SB. • Встроенный low-pass фильтр 2 порядка (12 дБ/октаву) с частотой среза 100 Гц. • Плата переключения режимов Passive / Bi‑Amp на задней панели. • Двойная входная панель с 4-контактным разъёмом Phoenix/Euroblock с винтовым зажимом под провод сечением 5.2 мм². • Степень влагозащищённости версии EVCoat IP44. • Степень влагозащищённости PI и FG версий IP55. • Все модели доступны как в чёрном, так и в белом исполнении. • 22 точки подвеса М10.
