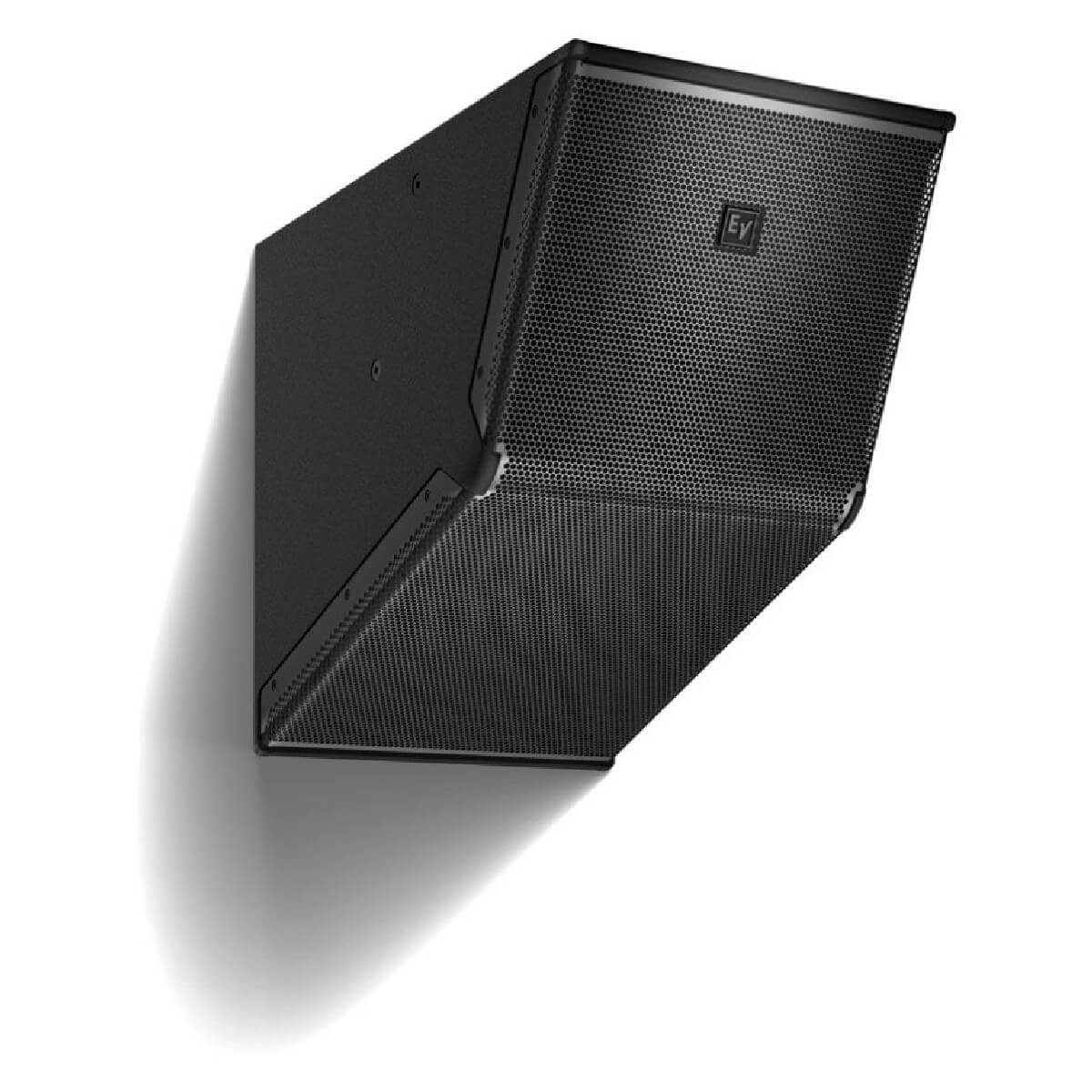

Пасивна акустична система Electro-Voice EVC-1122-VI

Частотный диапазон (-3 дБ)1, 3:	70 Гц - 20 кГц
Частотный диапазон (-10 дБ)1, 3:	50 Гц - 25 кГц
Рекомендованная частота раздела:	45 Гц
Частота пассивного кроссовера:	1,6 кГц
Осевая чувствительность1:	95 дБ (1 1 Вт/1 м)
Макс. расчетный уровень звукового давления:	126 дБ
Мощность2:	300 Вт продолжительная, 1200 Вт пиковая
Номинальный импеданс:	8 Ом
Мин. импеданс:	7 Ом
НЧ компонент:	EVS-12M
ВЧ компонент:	DH-3
Разъемы:	2 х 4-контактных клеммных терминала Phoenix/ Euro Block под кабель до 6 мм2 (10 AWG)
Корпус:	Фанера 15 мм с покрытием EVCoat
Защитная решетка:	Стальная решетка 18 GA с поворотным логотипом
Степень защиты:	IEC 60529, IP44
Точки подвеса:	8 х M10

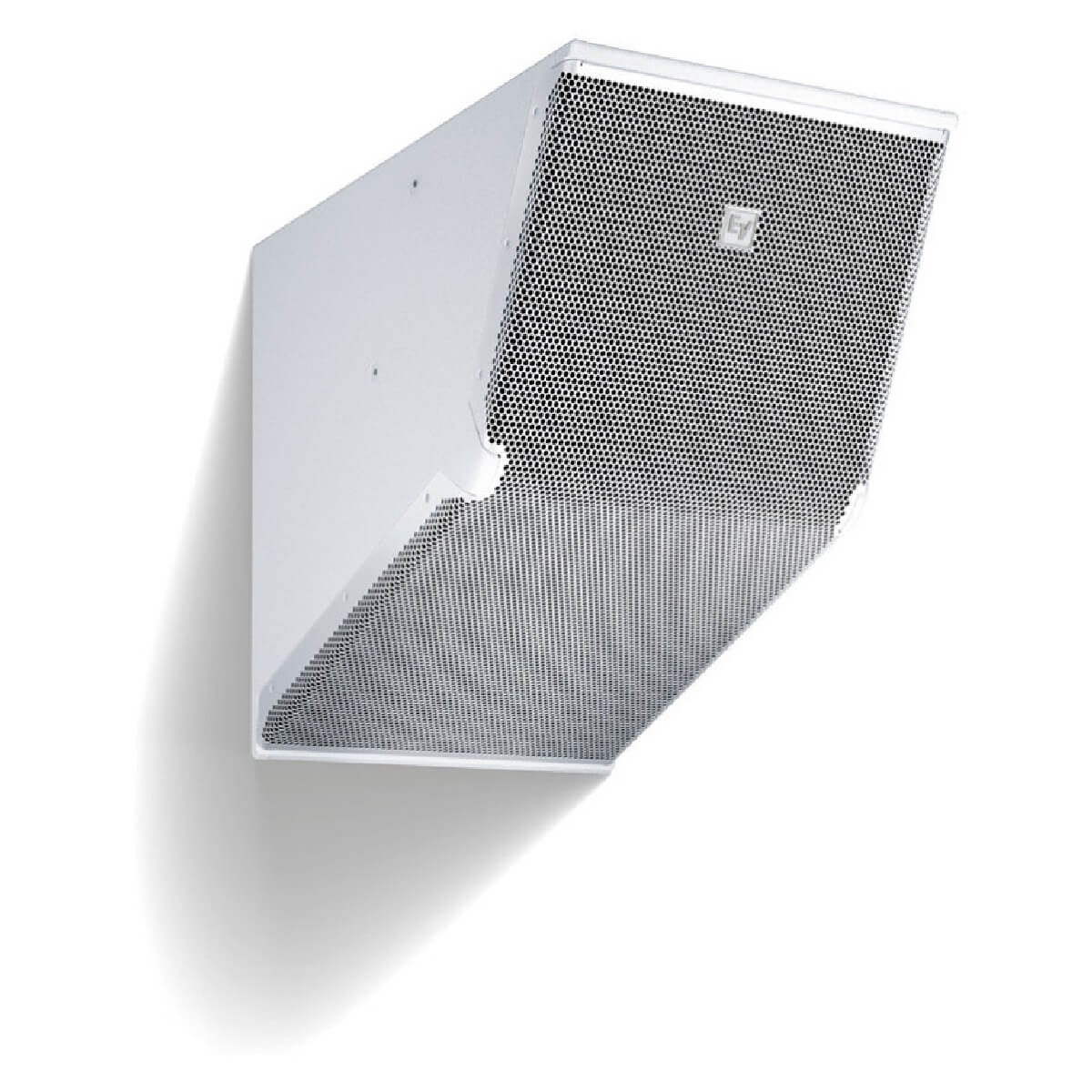

Цвет:	Черный или белый
Габаритные размеры (В x Ш x Г):	528 х 411 х 648 мм
Масса:	21,8 кг
Масса брутто:	24,4 кг

Акустическая система 12" с технологией Variable Intensity



• • Двухполосная АС с громкоговорителем 12" с асимметричным рупором обеспечивает равномерное покрытие квадратной площади



• • Мощность: 300 Вт продолжительная, 1200 Вт пиковая



• Опциональный трансформатор и система Автоматической компенсации насыщенности (АКН) позволяют сохранить качественную передачу низкочастотного сигнала в трансформаторных линиях 70 В/100 В

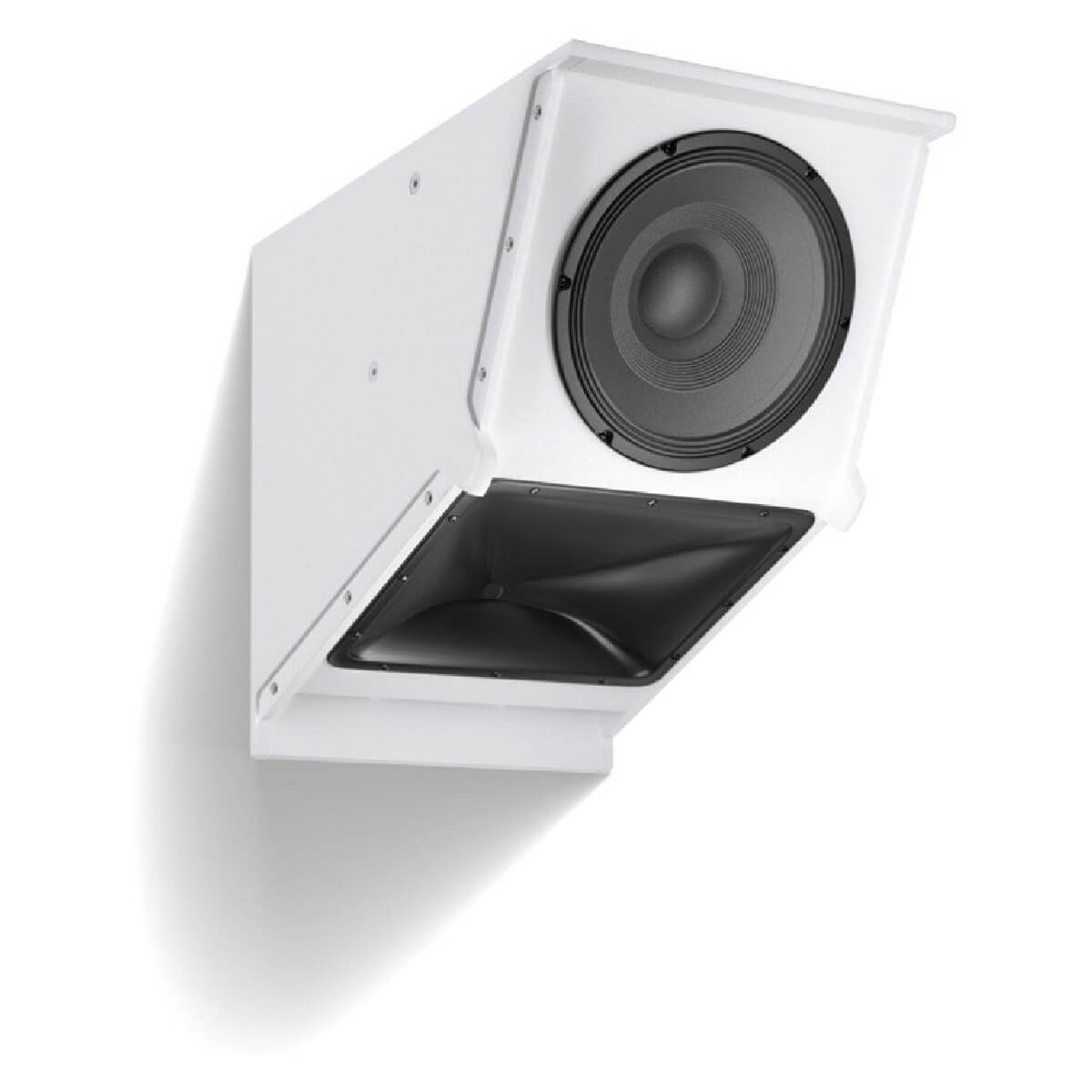

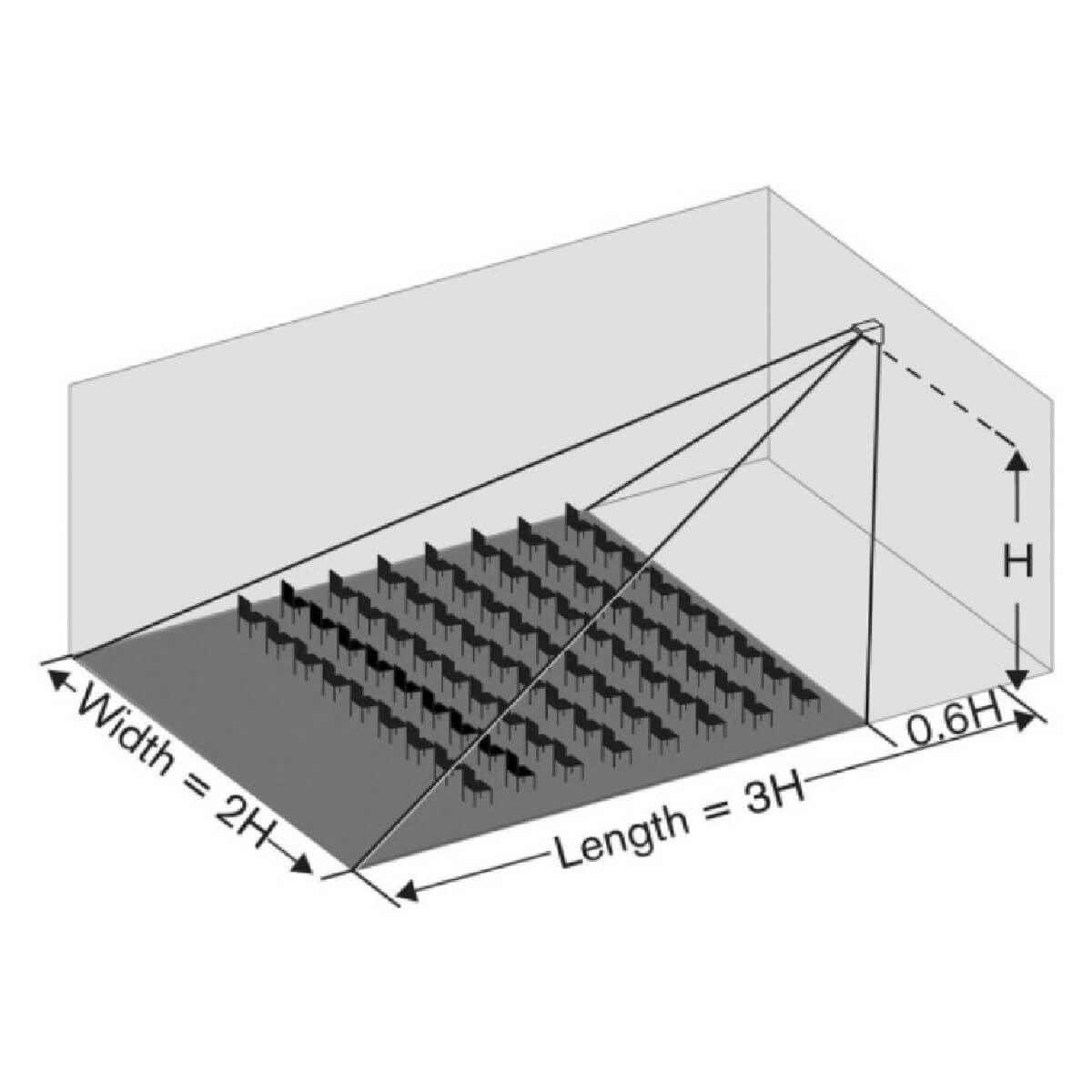

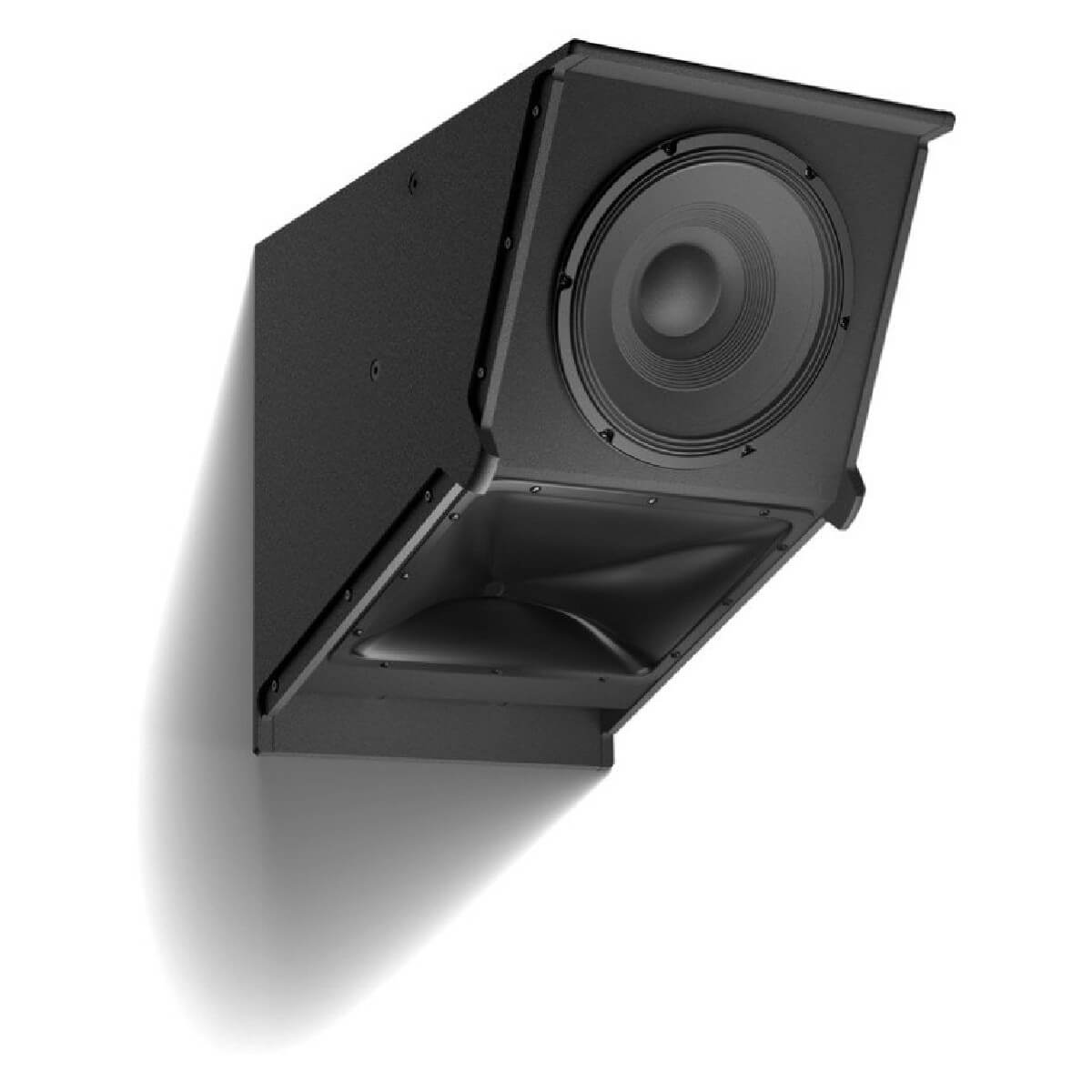

Двухполосные акустические системы Electro-Voice серии EVC могут применяться для решения широкого спектра задач, где необходимо обеспечить воспроизведение широкого частотного диапазона с управляемой дисперсией, высокое качество и эффективность звука в компактном корпусе за разумную цену. Акустические системы серии EVC акустически согласованы с моделями семейства EV-Innovation (EVF, EVH, EVA и EVA). Модель EVC-1122/VI – это уникальная АС, построенная по технологии Variable Intensity (VI). В моделях с технологией Variable Intensity угол наклона фронтального НЧ-громкоговорителя и асимметричный ВЧ рупор позволяют равномерно озвучить четко обозначенный квадратный участок помещения с помощью всего одной акустической системы. Размер озвучиваемого участка определяется высотой монтажа и углом, под которым устанавливается акустическая система. Технология VI отличается от обычных точечных источников звука тем, что здесь практически отсутствует изменение уровня и качества звука от ближнего до дальнего предела озвучиваемого участка. В большинстве случаев изменение настолько плавное и незаметное, что уровень звукового давления кажется неизменным при передвижении в пределах озвучиваемого участка. Модель EVC-1122/VI обеспечивает высокое качество и четкость передачи речевого сигнала, а также является прекрасным выбором для обеспечения фонового озвучивания. Она может применяться как отдельная полнодиапазонная система или как СНЧ/ВЧ система в многополосной звукоусилительной системе с сабвуферами EVC-1181S 18". В EVC 1122/VI ВЧ диапазон воспроизводится компрессионным ВЧ драйвером 1¼'' с титановым куполом, нагруженным на рупор, который одновременно работает на ближнюю и дальнюю дистанции. Уникальный волновод создает равномерную диаграмму направленности и линейную АЧХ. В низкочастотной секции установлен мощный НЧ-громкоговоритель оптимизированной конструкции, которая обеспечивает низкий уровень искажений и ВЧ-сигналов, а также максимальный уровень разборчивости при воспроизведении сигнала с высоким уровнем звукового давления. Во встроенном кроссовере использованы фильтры четвертого порядка со спадом 24 дБ на октаву для повышения качества внеосевого сигнала и повышенной четкости сигнала в речевом диапазоне. EVC представляет собой чрезвычайно экономичное решение для многих типов инсталляций. Корпуса акустических систем выполнены из фанеры 15 мм и имеют защитное покрытие EVCoat для повышения износостойкости. В EVC-1122/VI предусмотрено несколько точек подвеса под рым-болт M10, а также под специальную монтажную скобу для установки данной акустической системы на потолке или на стене. Все АС серии EVC имеют возможность подключения кабелем диаметром до 6 мм2 (10 AWG). Панель с разъемами может закрываться опциональными крышками с разъемами NL4 или влагозащищенными обжимными муфтами. Для подключения к трансформаторным линиям 70 В / 100 В на внутренней стороне панели с разъемами имеется посадочное место с креплениями для высококачественного аудио трансформатора EV TK-150. При подключении трансформатора TK-150 в АС серии EVC включается запатентованная система Автоматической компенсации насыщения (Automatic Saturation Compensation), которая сохраняет высокое качество воспроизведения низкочастотных сигналов при сохранении стабильной нагрузки на усилитель независимо от количества подключенных громкоговорителей в линии. Трансформатор TK-150 имеет ровную характеристику на ±1 дБ в диапазоне от 35 Гц до 20 кГц, так что по звуку практически невозможно определить работает данная АС серии EVC с трансформатором или без. Расчет размера озвучиваемого участка акустической системы с технологией Variable Intensity (VI) (правило 3-2-1): Если высота установки АС = H, то глубина озвучиваемого участка = 3H, а ширина озвучиваемого участка = 2H и начало озвучиваемого участок находится на расстоянии = 1H

Частотный диапазон (-3 дБ)1, 3:	70 Гц - 20 кГц
Частотный диапазон (-10 дБ)1, 3:	50 Гц - 25 кГц
Рекомендованная частота раздела:	45 Гц
Частота пассивного кроссовера:	1,6 кГц
Осевая чувствительность1:	95 дБ (1 1 Вт/1 м)
Макс. расчетный уровень звукового давления:	126 дБ1
Мощность2:	300 Вт продолжительная, 1200 Вт пиковая
Номинальный импеданс:	8 Ом
Мин. импеданс:	7 Ом
НЧ компонент:	EVS-12M
ВЧ компонент:	DH-3
Разъемы:	2 х 4-контактных клеммных терминала Phoenix/ Euro Block под кабель до 6 мм2 (10 AWG)
Корпус:	Фанера 15 мм с покрытием EVCoat
Защитная решетка:	Стальная решетка 18 GA с поворотным логотипом
Степень защиты:	IEC 60529, IP44
Точки подвеса:	8 х M10
Цвет:	Черный или белый
Габаритные размеры (В x Ш x Г):	528 х 411 х 648 мм
Масса:	21,8 кг
Масса брутто:	24,4 кг
