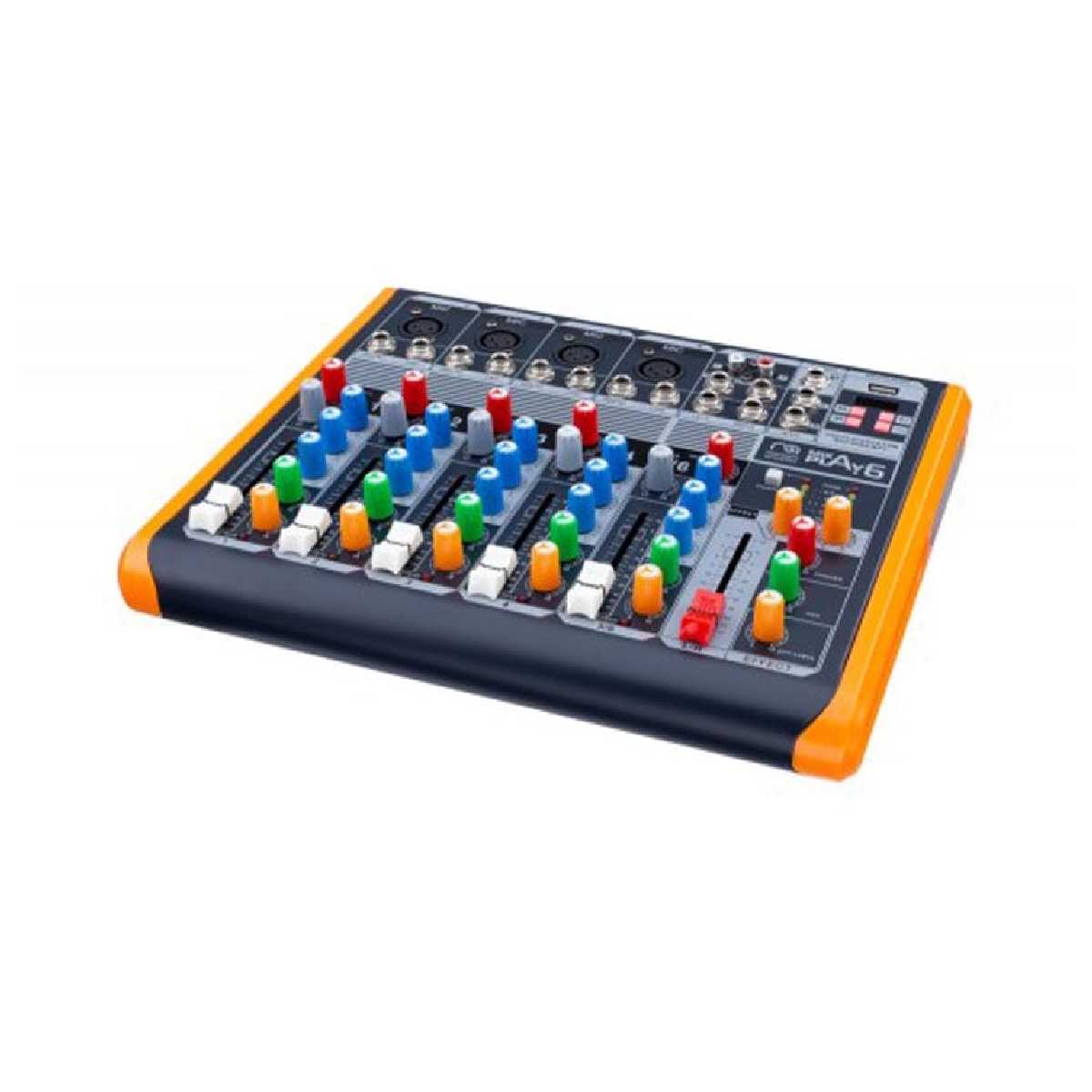

Мікшерний пульт Maximum Acoustics Mixaplay.6

Мікшерний пульт Maximum Acoustics Mixaplay.6

Конструкция Mixaplay.6
Микшерный пульт Mixaplay.6 - это электронное музыкально-акустическое устройство, которое имеет широкие сервисные возможности - эквалайзер, 6 канальный предварительный усилитель, канал эффектов, реверберацию, задержку, монитор, панораму, возвращение, вставки и т.д. - и позволяет музыканту совмещать (микшировать) различные акустические свойства звука музыкальных инструментов в широкие комбинации. Maximum Acoustics Mixaplay.6 оборудован MP3-плеером и входом для USB устройств.

Бренд Maximum Acoustics основан в 2006 году в Украине. Разработка продукции проводится в США, а производственные мощности расположены в Китае. Бренд принадлежит к сегменту «выше среднего». Изначально продуктами компании были процессоры и педали эффектов, однако со временем ассортимент значительно расширился: добавились активные и пассивные акустические системы и сабвуферы, микшерные пульты, усилители, а еще - стойки, кабели, аксессуары к музыкальным инструментам.

 Maximum Acoustics Mixaplay.6

1.    MIC
Электронные микрофонные входы для подключения стандартного Male-XLR. Вы можете использовать максимум 12-60 дБ в соответствии с уровнем сигнала с помощью регулятора GAIN
2.    INSERT
Используется для Tip=Микрофонный выходной сигнал, Ring=Входной сигнал
3.    LINE IN
Каждый моно-вход оснащен балансным линейным входом с разъемом 1/4". Небалансные устройства (моно-коннекторы) могут также подключаться к этим разъемам.
Помните, что Вы не можете пользоваться одновременно микрофонным и линейным входом канала. Используйте иx поочередно!
4.    HIGH
Управление диапазоном высоких частот сигнала (+/- 15 дБ). Когда регулятор находится в центральном положении (нулевая точка), звуковой тон остается неизменным
5.    GAIN
Регулирует предварительное усиление сигнала с микрофонных (1) и линейных (2) входов, обеспечивая максимальную производительность контура канала. Для хорошо сбалансированного уровня усиления установите регулятор громкости на половину, дальше настраивайте уровень GAIN до момента, пока индикатор PEAK будет срабатывать только на пиковых уровнях сигнала
6.    PAN
Регулятор панорамы стерео сигнала
7.    MID
Управление диапазоном средних частот сигнала (+/- 15 дБ). Когда регулятор находится в центральном положении (нулевая точка), звуковой тон остается неизменным
8.    LOW
Управление диапазоном низких частот сигнала (+/- 15 дБ). Когда регулятор находится в центральном положении (нулевая точка), звуковой тон остается неизменным
9.    CHANNEL FADER
Это функция регулировки громкости входного сигнала каждого канала и регулирования общей громкости выхода главным фейдером. Рабочее положение находится на отметке "0", обеспечивая дополнительное усиление до 4 дБ выше этой точки, если нужно
10.    AUX
Обеспечивает PFL реверберацию a6o подключения к другому соответствующего оборудования
11.    EFF
Регулятор эффектов
12.    PEAK
Индикатор пикового уровня
13.    AUX SEND
Небалансные разъемы для вывода сигнала на усиление или мониторинг. Уровень выходного сигнала руководствуется регуляторами AUX
14.    TAPE OUT
Этот разъем можно использовать для записи смешанного сигнала
15.    EFFECTS SEND
Этот разъем используется для посыла сигнала на панель эффектов
16.    MAIN OUTPUT JACK
Эти 1/4" TRS-разъемы позволяют вывести готовый сведенный аудиосигнал на главный усилитель
17.    HEADPHONE JACK
С помощью этого разъема Вы можете подключить наушники для мониторинга сигнала
18.    USB-PLAYER
Созданный для проигрывания музыки
19.    LEFT/RIGHT
Стереоканал оснащен двумя балансными линейными входами с разъемами 1/4" для левого и правого канала. Оба разъема подходят для подключения как балансных так и небалансных кабелей
20.    PHANTOM POWER SWITCH
Переключатель фантомного питания 48 В
21.    OUTPUTS LEVEL INDICATOR
Этот индикатор показывает уровень выходного сигнала левого и правого каналов во время работы
22.    DELAY
Регулятор для настройки временного интервала между повторами ECHO. Средняя позиция "5" может быть наиболее эффективной
23.    REPEAT
Регулятор для настройки частоты повторения эффекта ECHO. Поскольку слишком большое повторение ECHO может привести к вою, пожалуйста, настройте частоту правильно
24.    HEADPHONE VOLUME
Этот регулятор позволяет настроить громкость выхода для наушников
25.    AUX SEND
Если Вы используете панель STEREO, Вы можете регулировать громкость всех внешних эффектов
26.    EFFECTS SEND
Этот регулятор позволяет настроить громкость ECHO при отправке сигнала ECHO на разъем SEND
27.    OUTPUT GAIN FADER
Это мастер-фейдер для регулирования общей громкости сигнала (left/right) выводимого на MAIN OUTPUT (16)

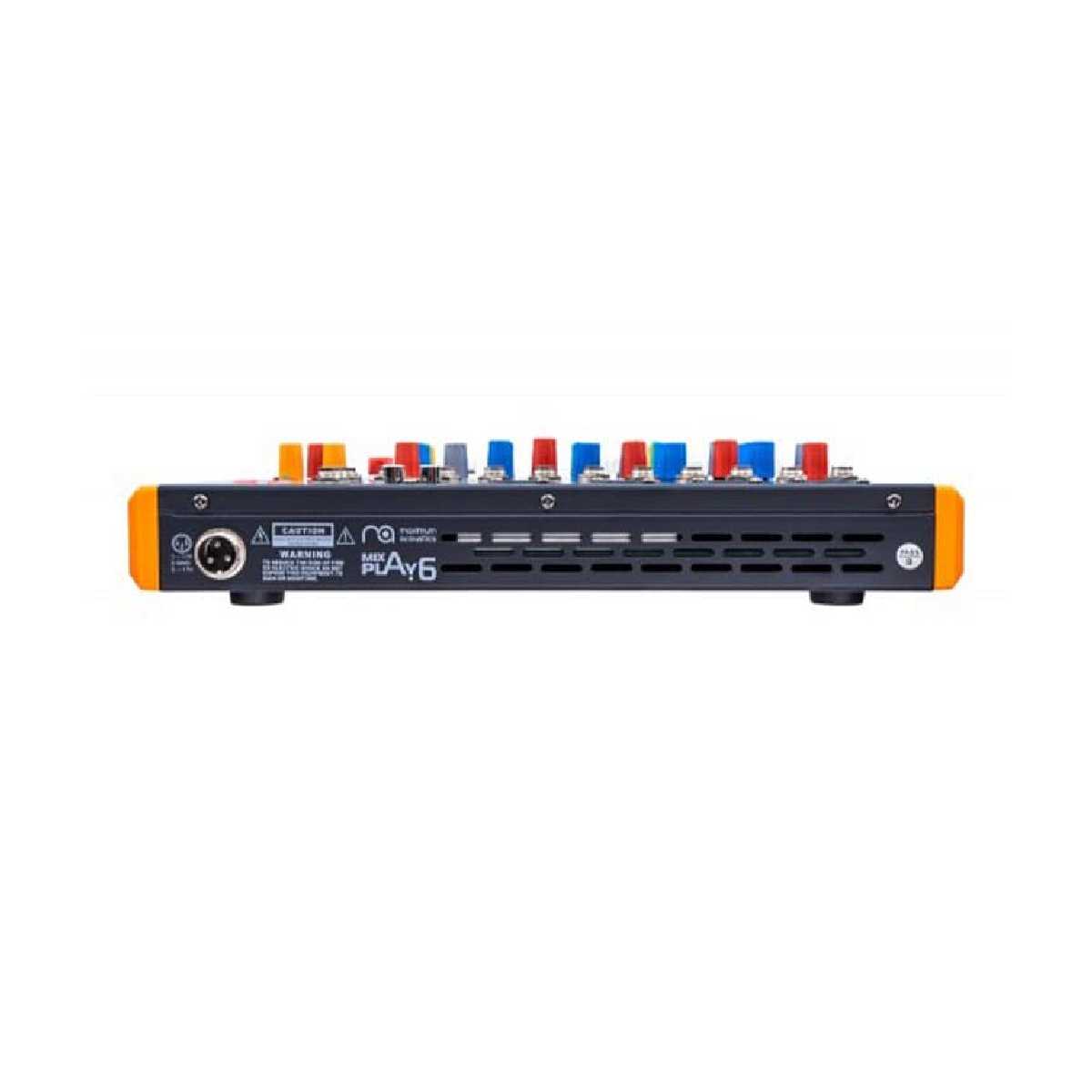

28.    POWER CONNECTION
Разъем для подключения адаптера питания к микшерному пульту. Используйте только оригинальный адаптер питания, поставляемый вместе с микшерным пультом

Характеристики
•    Количество каналов: 6
•    MP3-плеер: Есть
•    Микрофонный вход
o    Тип: XLR, балансный
o    Частотная характеристика: 10 Гц - 60 кГц
o    Диапазон усиления: +12 - +60 дБ
o    Максимальный входной уровень: +15 дБ
o    Соотношение сигнал-шум: -90 дБ А-взвешенный
o    Импеданс: ~ 4,8 кОм балансный
•    Линейный вход
o    Тип: 1/4" TRS разъем, балансный
Импеданс: ~ 20 кОм балансный, ~ 10 кОм небалансный
Диапазон усиления: 10 - 40 дБ
Максимальный входной уровень: +22 дБ
•    Эквалайзер
o    High: 12 кГц +15 дБ
o    Mid: 2,5 кГц +15 дБ
o    Low: 60 кГц +15 дБ
•    Стерео входы
o    Тип: 1/4" TRS разъем, балансный
o    Импеданс: ~ 20 кОм балансный, ~ 10 кОм небалансный
o    Максимальный входной уровень: +22 дБ
•    MAIN OUT
o    Максимальный выходной уровень: +18 дБ
•    TAPE OUT
o    Тип: RCA разъем, небалансный
o    Импеданс: ~1 кОм
o    Максимальный выходной уровень: +18 дБ
•    Наушники
o    Тип: 1/4" TRS разъем
o    Максимальный выходной уровень: +18 дБ / 150 Ом (316 мВ)
o    Искажение (THD+N): 0,08% А-взвешенный
o    Потребляемая мощность: 18 Вт
