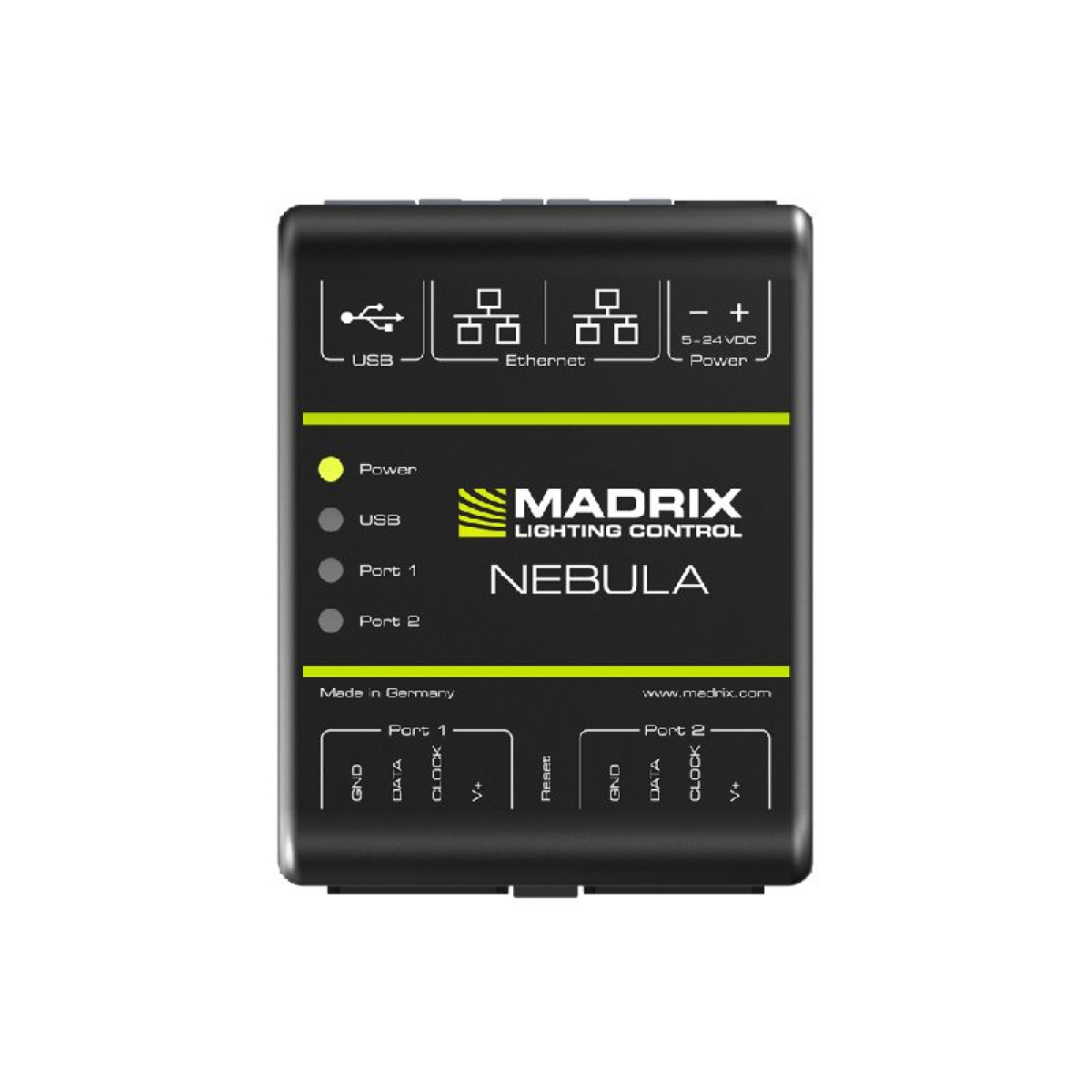

Апаратний інтерфейс MADRIX® NEBULA

MADRIX® NEBULA

Характеристики:

• Джерело живлення: DC 5 В - 24 В; через A) 2-контактний, вставний гвинтовий термінал (12 А макс.), B) 5 В USB, C) Порт 1 або 2, що живиться від світлодіодів; 6 А макс. навантаження на порт під час подачі через світлодіоди
• Споживана потужність: < 1,5 Вт (300 мА) при нормальній роботі (макс. 500 мА із запобіжником)
• БТЕ/год: 5,73 при нормальній роботі
• Мережеві протоколи: Art-Net (I, II, 3, 4, вкл. ArtSync), потокова передача ACN (sACN/ANSI E1.31)
• Роль RDM: Виконує команди та відповідає на запити власним статусом та даними датчиків через ArtRdm (RDM Responder)
• Виведення даних: Прошивка ≤ 5.XX: 8x 512 каналів SPI TTL (макс. вихід на порт: 680 світлодіодів RGB / 512 світлодіодів RGBW / 2048 1-канальних світлодіодів)
• Прошивка ≥ 6.00: 12x 512 каналів SPI TTL (Макс. вихід на порт: 1020 світлодіодів RGB / 768 світлодіодів RGBW / 3072 1-канальних світлодіодів)
• Підтримувані світлодіоди: APA101, APA102, APA104, APA106, FW1935, GS8206, GS8207, GS8208, GW6201, GW6205, LB1908, LPD1882S, LPD68 9291, P9883, SJ1221, SK6112, SK6805, SK6812, SK6813, SK6822, SK9816, SK9822, SK9826, SM16703, SM16704, SM16716, TLC5973, TLS3001, TLS3008, TM1803, TM1804, TM1809, TM , UCS512B3, UCS1903, UCS2603, UCS2903, UCS2904, UCS2904B, UCS5603, UCS5603A, UCS7604, UCS8903, UCS8904, UCS9812S, VS17822, WS2801, WS2811, WS2811F, WS2811M, WS2811S, WS2812, WS2812 814, WS2814F, WS2815, WS2818, WS2818M, WS2821, WS2821 Адресація, WS2822S, WS2822S

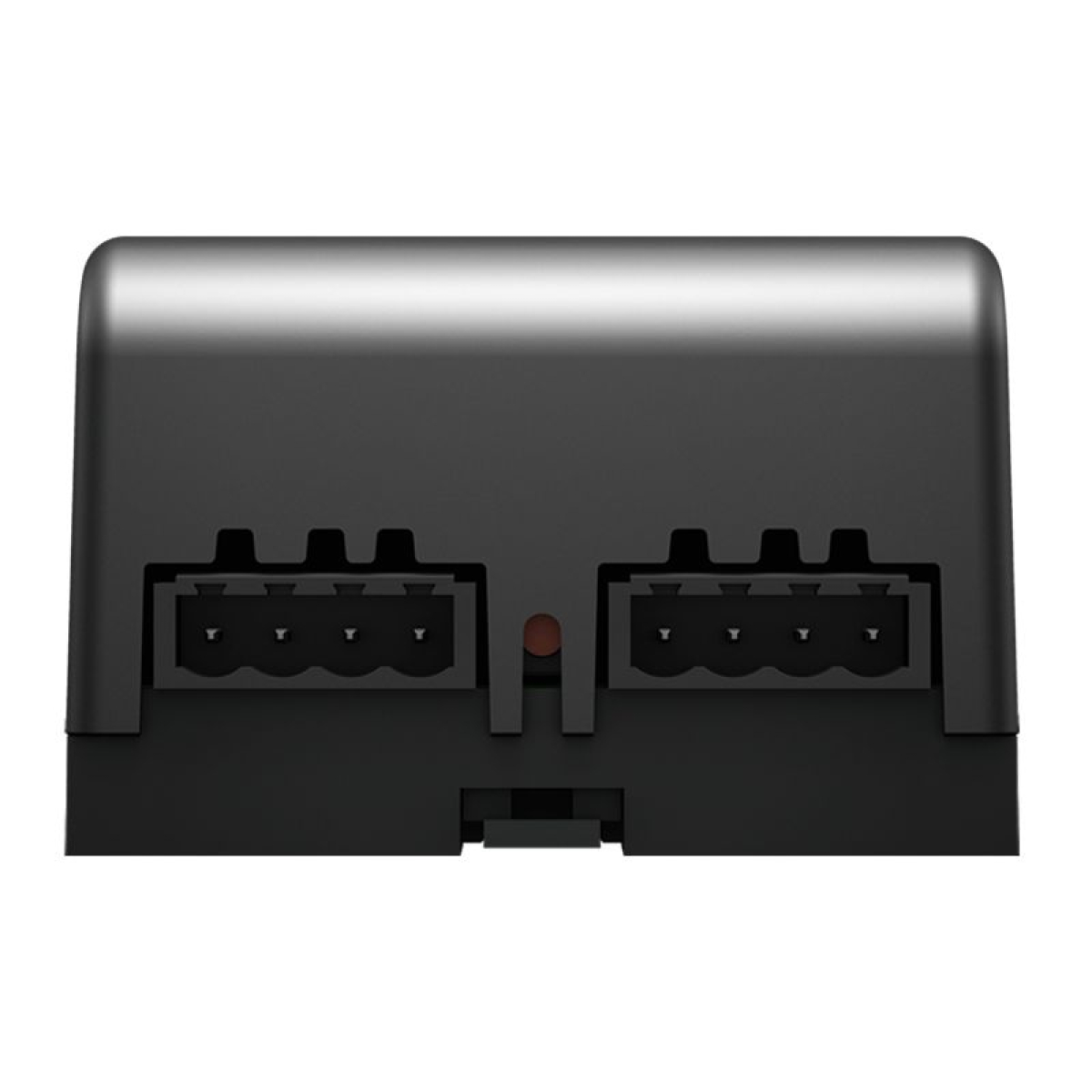

• Порти: 2x порти (через 2x 4-контактні, вставні гвинтові клеми)

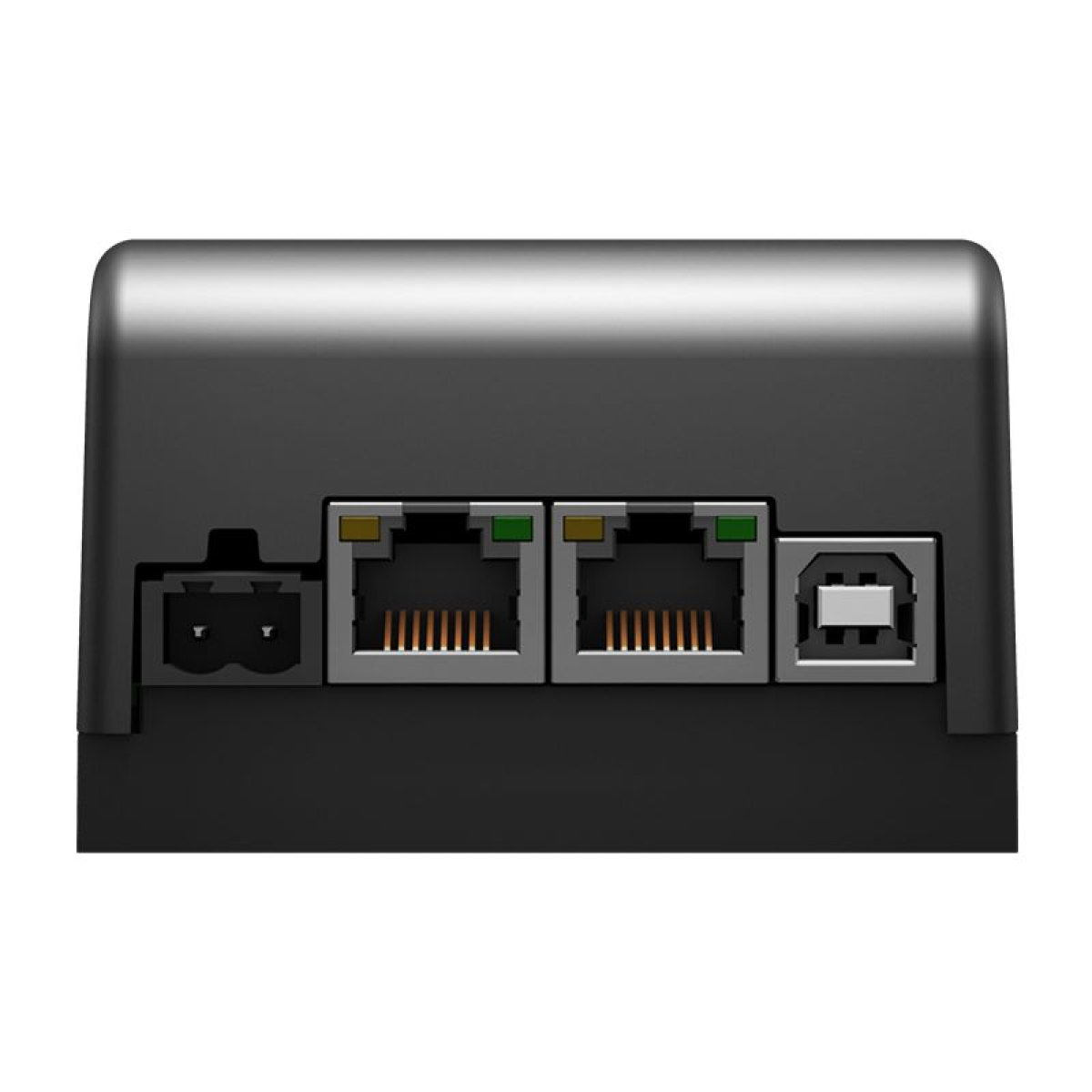

• Ethernet: 2x RJ45, Auto MDI-X, підтримка послідовного з'єднання, 10/100 Мбіт/с (сумісно з 1 Гбіт/с)
• Комутатор Ethernet: Таблиця пошуку (ALU) для 1024 одноадресних MAC-адрес
• USB: 1x порт, USB 2.0, гніздо типу B
• Корпус: Непровідний, клас займистості V-0 (метод тестування UL94), призначений для 35-мм DIN-рейки або настінного монтажу

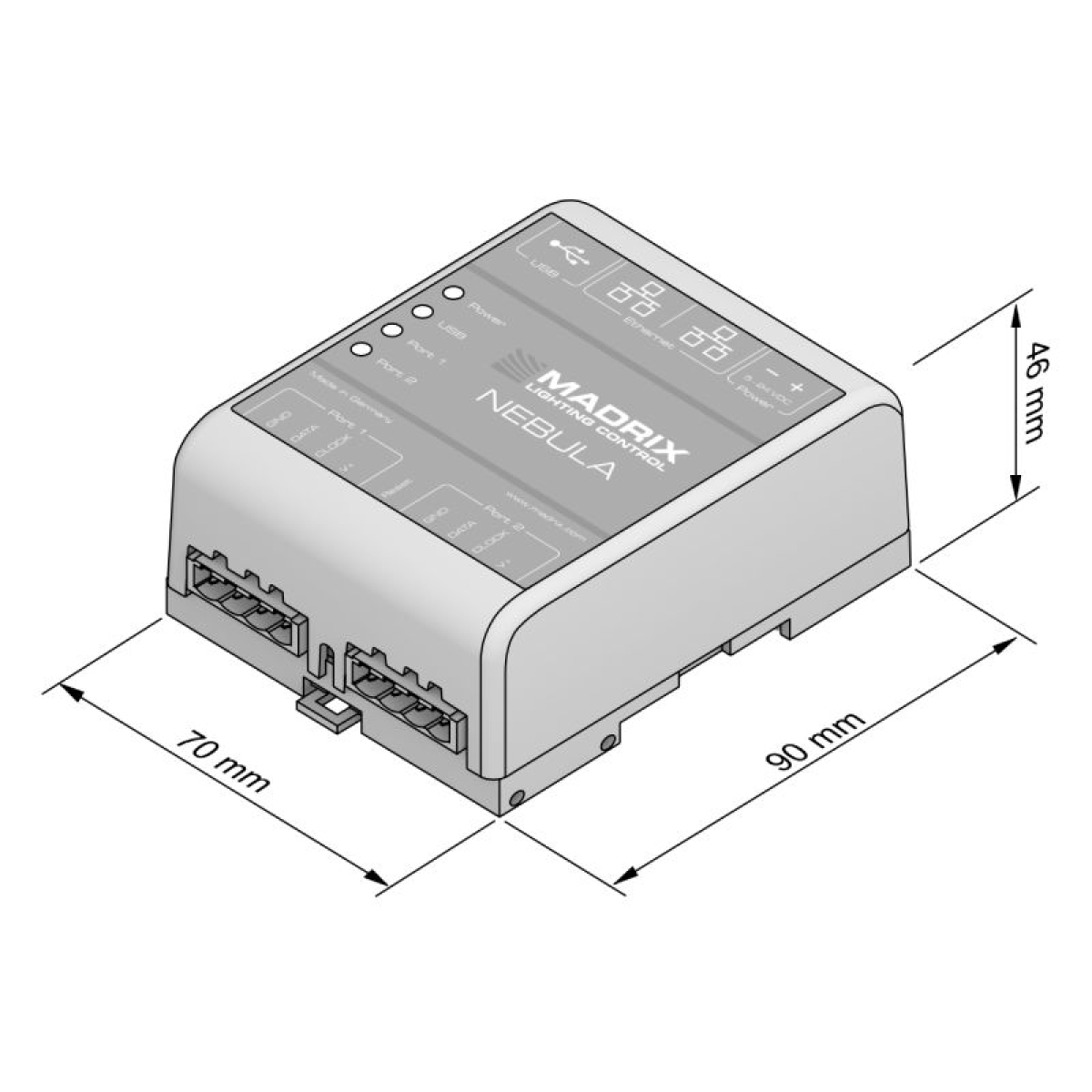

• Розміри: 90 мм × 70 мм × 46 мм (3,54˝ × 2,76˝ × 1,81˝) (Довжина × Ширина × Висота)
• Вага: 110 г (0,24 фунта) | 132 г (0,29 фунта) включаючи гвинтові клеми та настінні кріплення
• Діапазон температур: -10 °C до 70 °C (14 °F до 158 °F) (Робота) | -20 °C до 85 °C (-4 °F до 185 °F) (Зберігання)
• Відносна вологість: 5 % до 80 %, без конденсації (Робота/Зберігання)
• Ступінь захисту IP: IP20
• Сертифікати: CE, EAC, FCC, RoHS
• Гарантія: 5 років обмеженої гарантії виробника

MADRIX NEBULA виконує цю обіцянку. Цей вихідний контролер підключається безпосередньо до широкого спектру цифрових світлодіодів.

Він підтримує понад 70 мікросхем, кожна з яких зазвичай пропонує кілька частот. З регулярними доповненнями до цього списку ви можете вибрати найкраще з доступних рішень для будь-яких поточних, майбутніх чи ремонтних робіт.

Багато варіантів підключення живлення, даних та інтеграції пристрою дозволяють вам впоратися із найскладнішими установками. Хоча наша команда підтримки світового класу тут для вас, дуже детальні ілюстрації в керівництві завжди з вами.

І незважаючи на послідовний характер сигналу, MADRIX NEBULA гарантує, що жоден із 2040 окремих пікселів RGB не відстає.

MADRIX NEBULA дає вам можливість створювати нові проекти, щоб ви могли створювати захоплюючі враження.

SPI-конвертер та пряме підключення

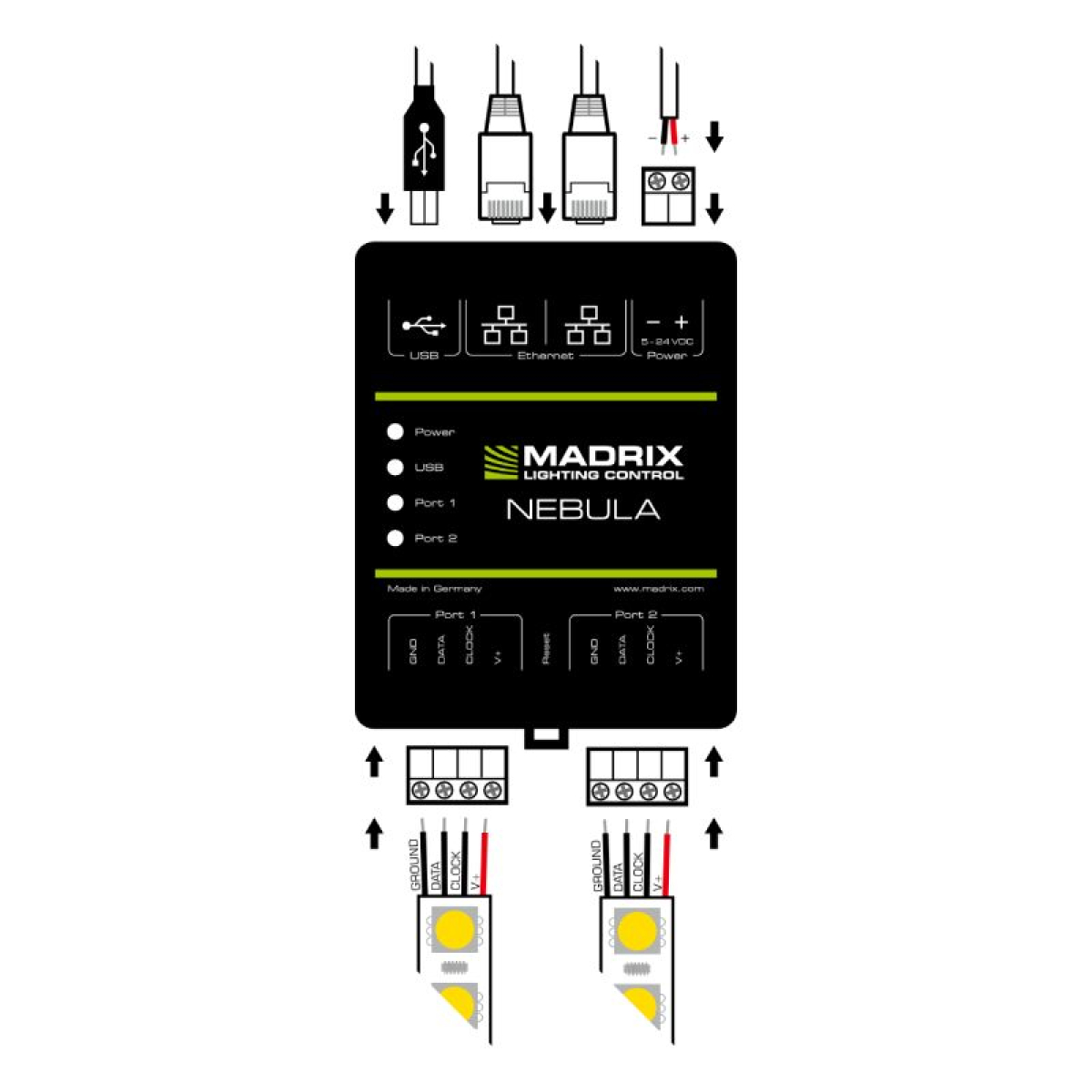

Пряме підключення до широкого спектру підтримуваних світлодіодів через два 4-контактні гвинтові термінали. Доступна частота сигналу до 24 МГц. Подача живлення через USB або від 5 до 24 В через 2-контактний гвинтовий термінал.

Art-Net / Streaming ACN / USB

Мережні дані безпосередньо перетворюються на SPI без необхідності додаткового інтерфейсу. Надійно розподіляйте дані з будь-якого сумісного програмного чи апаратного контролера. Крім того, просто підключіться до MADRIX 5 через USB.

Режим синхронізації та підтримка послідовного підключення

MADRIX 5 та апаратне забезпечення MADRIX дозволяють повністю синхронізувати дані Art-Net для всіх портів та між пристроями, щоб отримати оптимальне зображення на світлодіодах без візуальних перешкод. 2 порти Ethernet дозволяють лінійно підключати кілька пристроїв один до одного.
