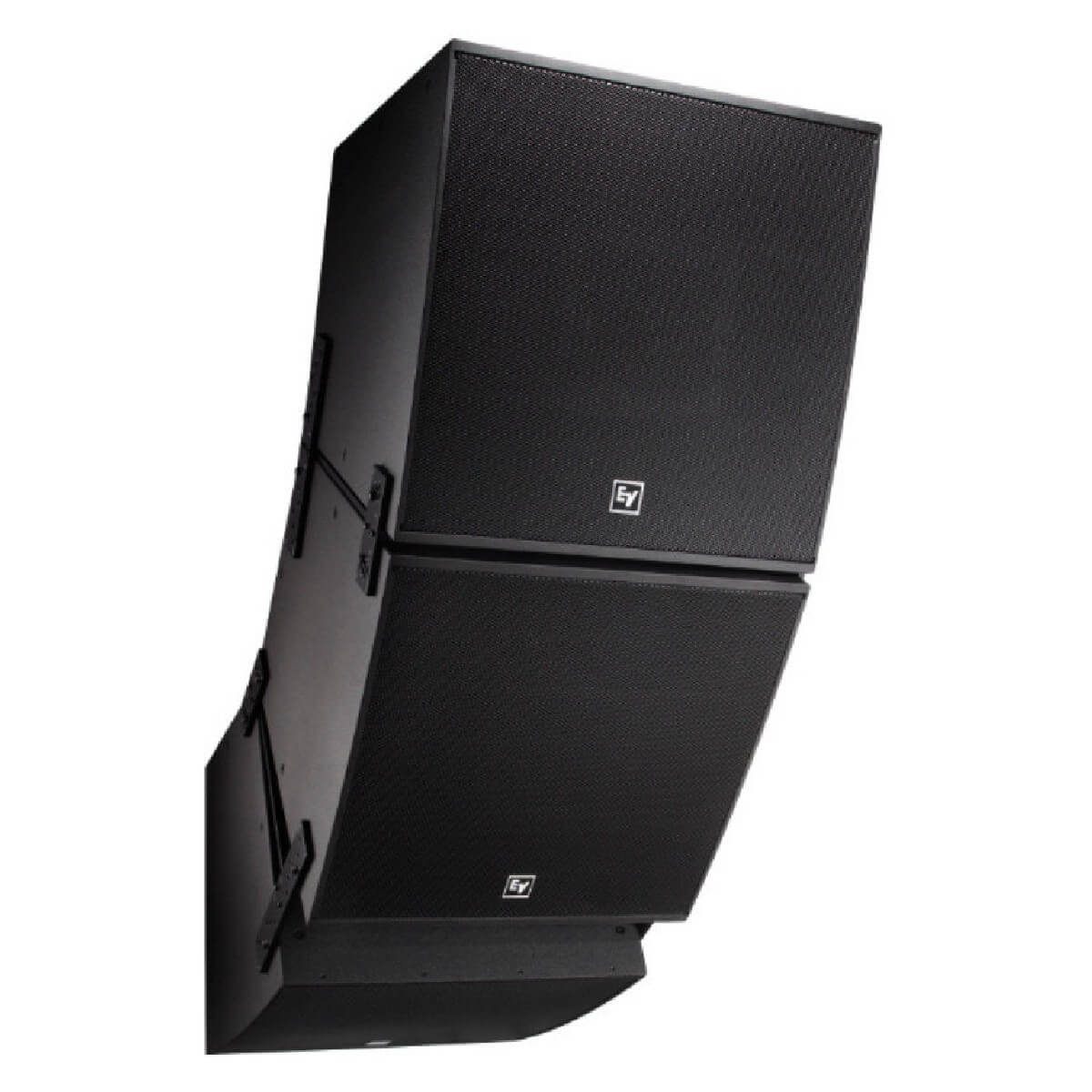

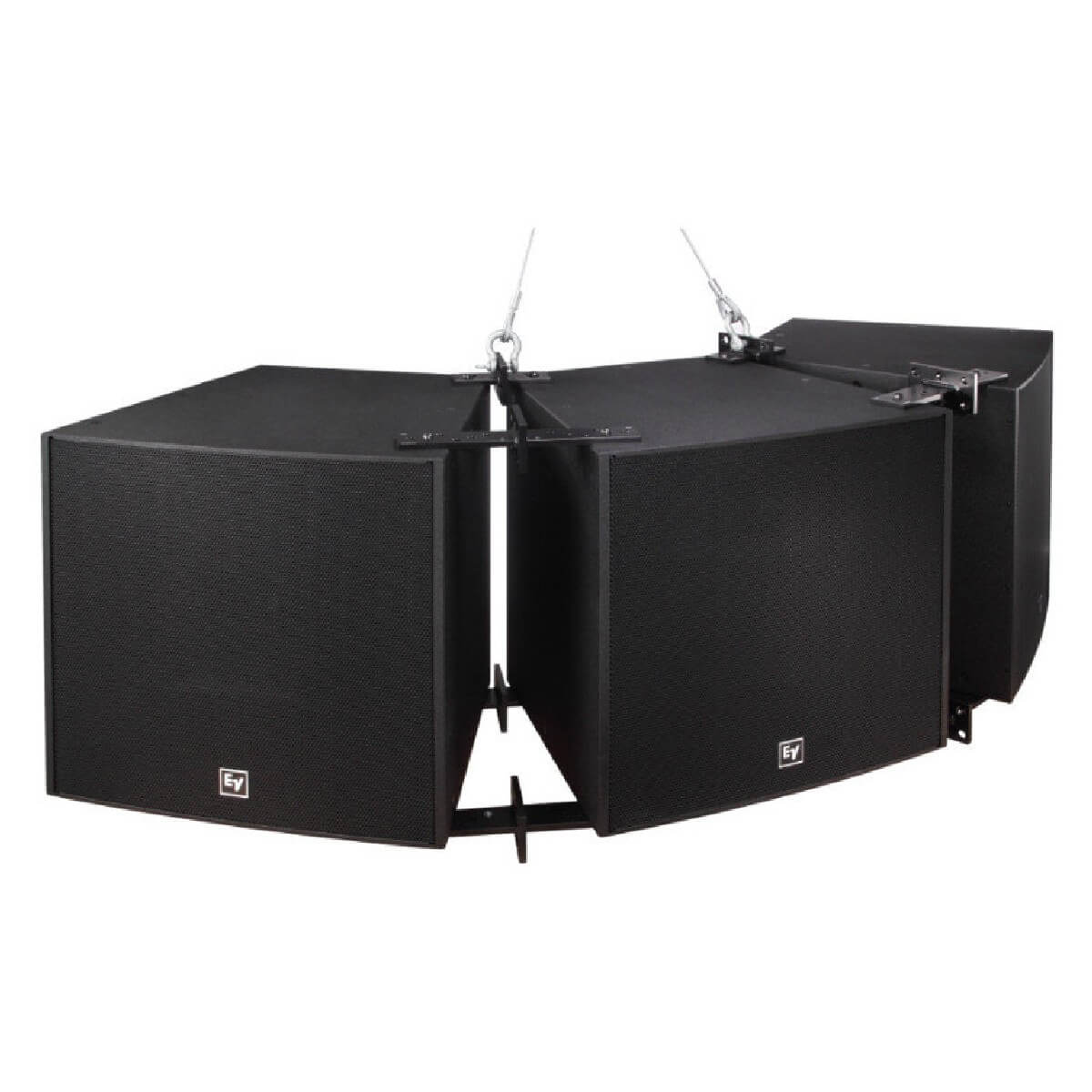

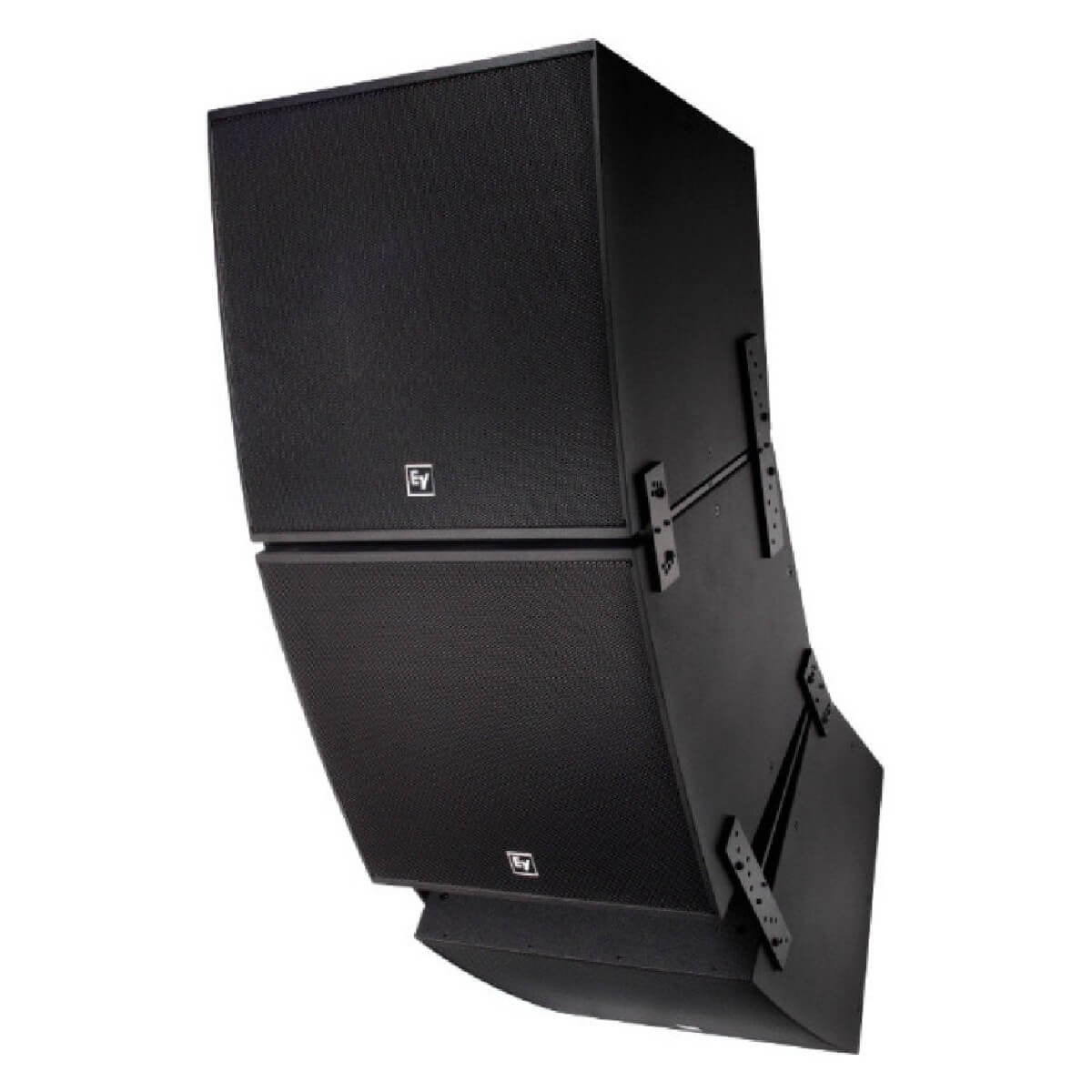

Лінійний масив Electro-voice EVH-1152S

Лінійний масив Electro-voice EVH-1152S

Частотный диапазон (‑3 дБ):	60 - 15 000 Гц
Частотный диапазон (‑10 дБ):	50 - 16 000 Гц
Тип системы:	Пассивная
Мощность RMS - Общая, Biamp (НЧ/ВЧ):	500, (400 / 40) Вт
Мощность пиковая - Общая, Biamp (НЧ/ВЧ):	2000, (1600 / 160) Вт
Чувствительность, 1Вт/1м:	106 дБ
Максимальное звуковое давление:	139 дБ
Импеданс:	8 Ω
Угол раскрытия Г° x В°:	40° x 30°
Динамики (НЧ/ВЧ):	15" (SMX 2151) / 2" (ND2B)
Габаритные размеры (В x Ш x Г), мм:	769 x 767 x 680 мм
Масса (нетто):	66.1 кг

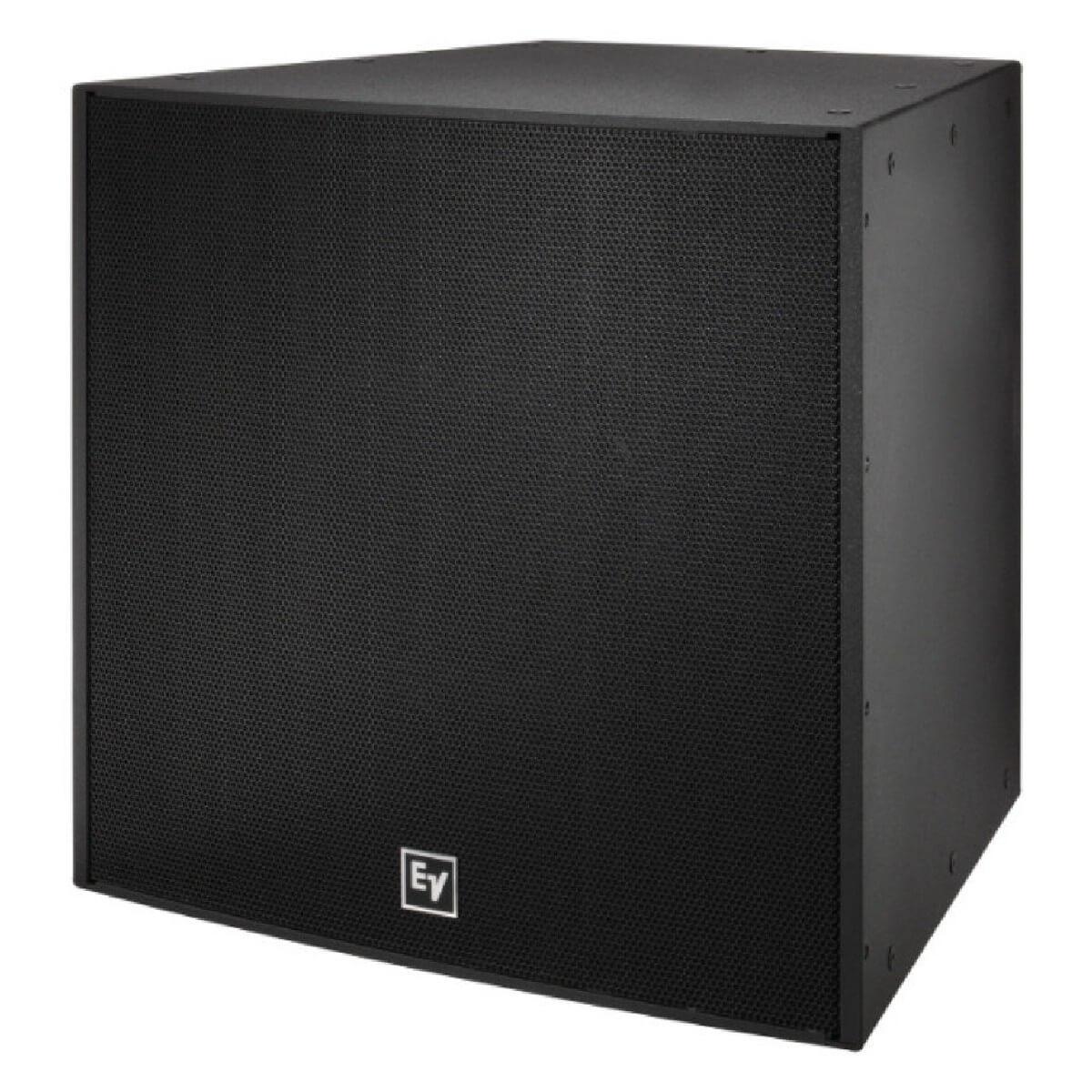

Акустическая система Electro‑Voice EVH‑1152S

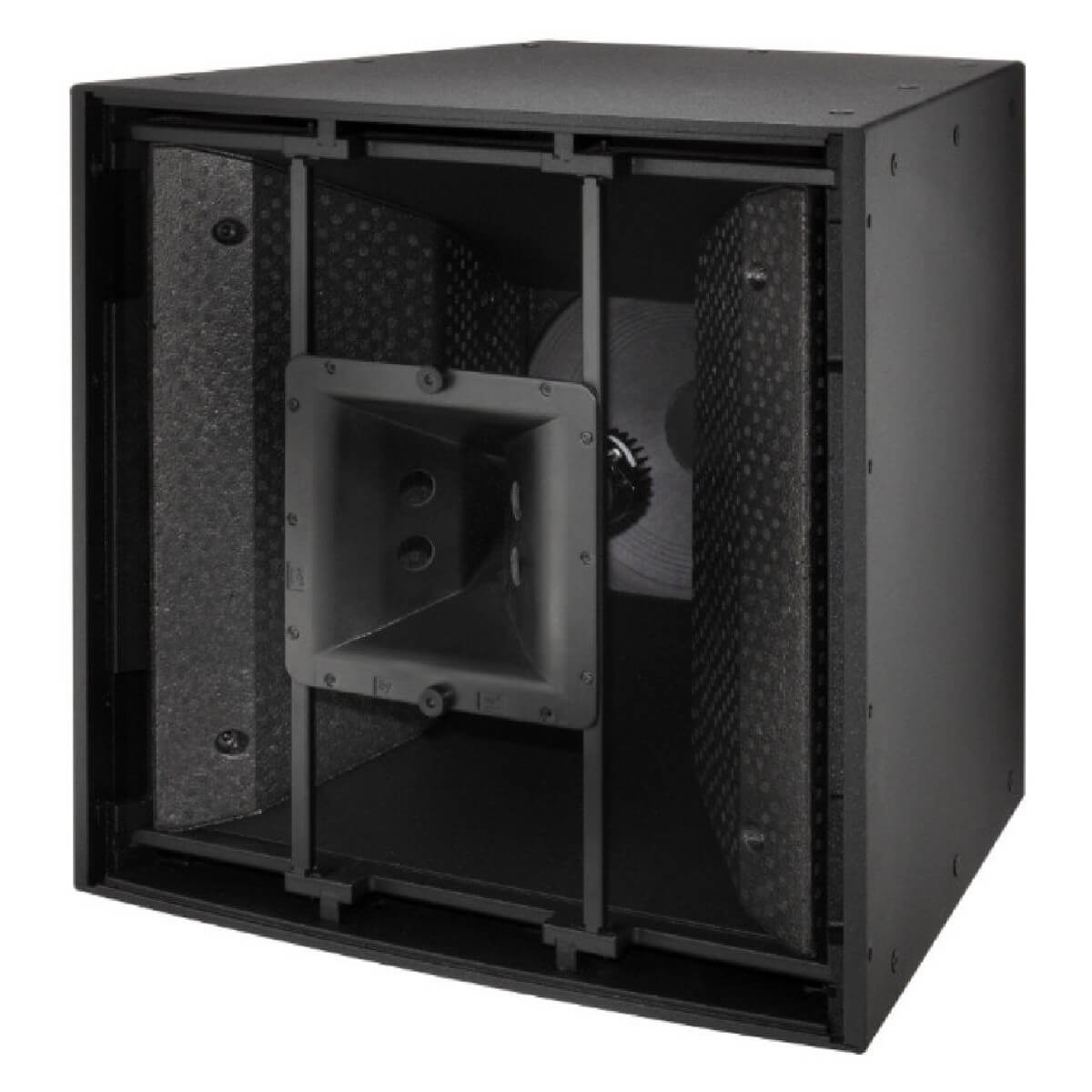

EVH-1152S — это 2‑полосная рупорная коаксиальная АС с 15" вуфером SMX 2151, 2‑дюймовым компрессионным драйвером ND2B и рупором с различными углами раскрытия.

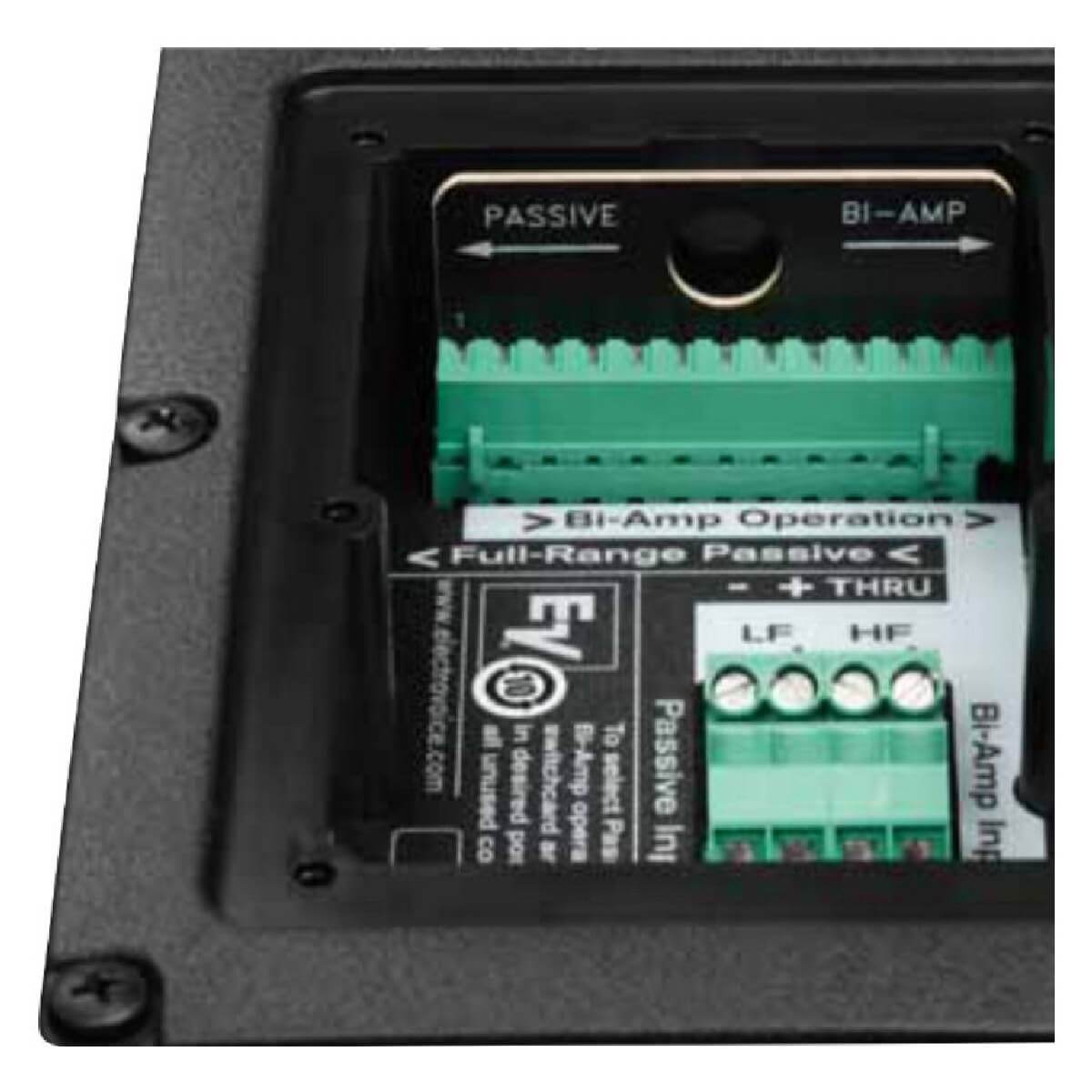

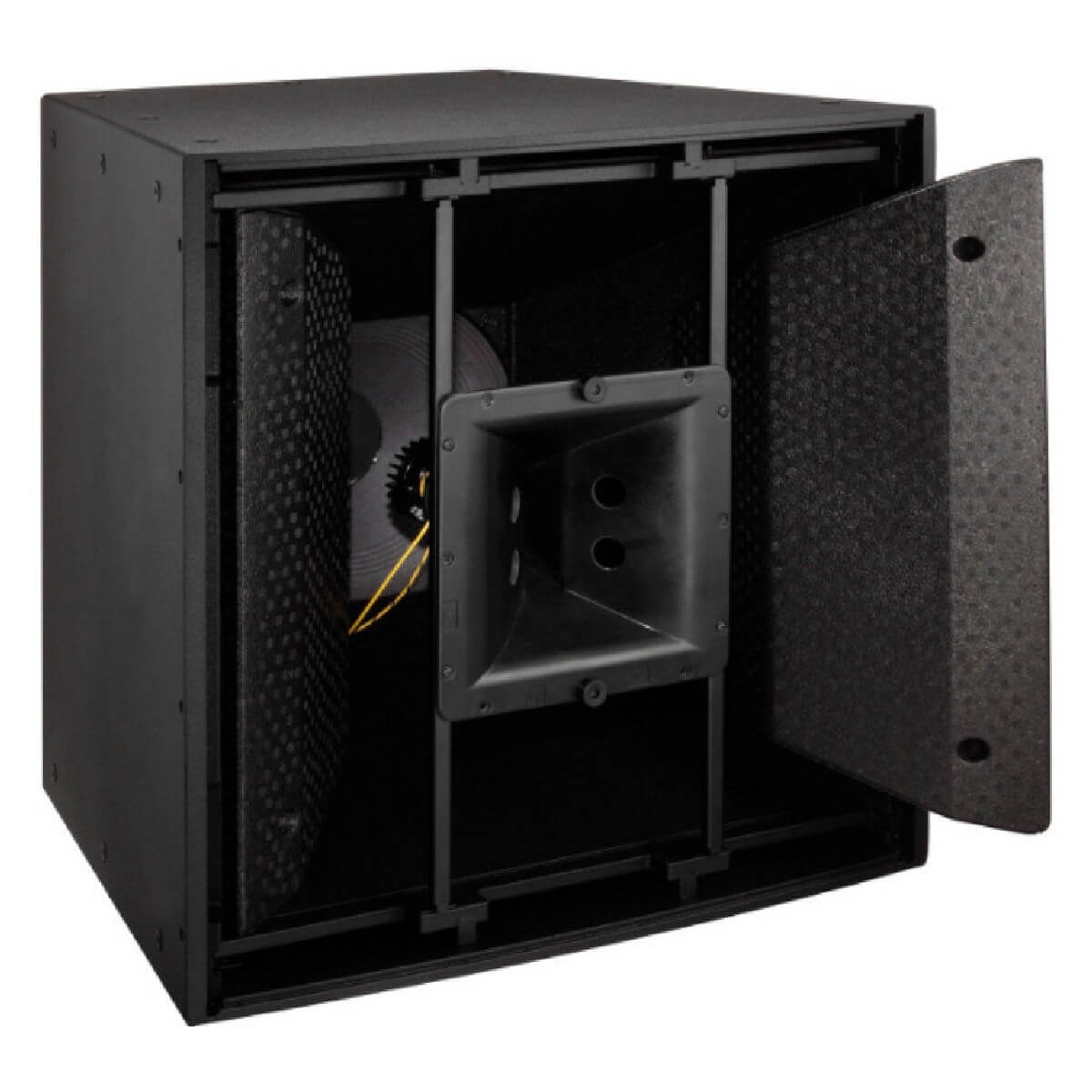

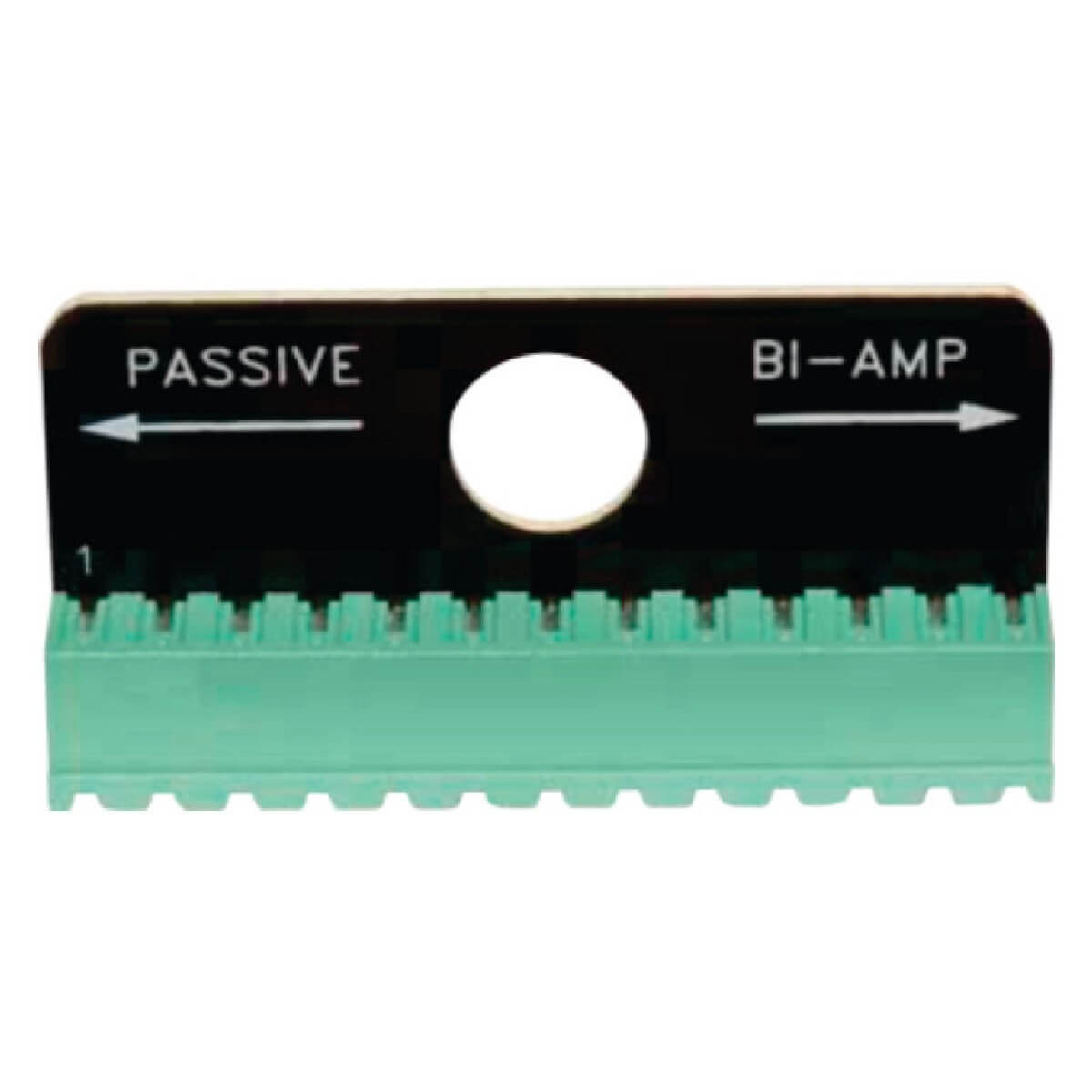

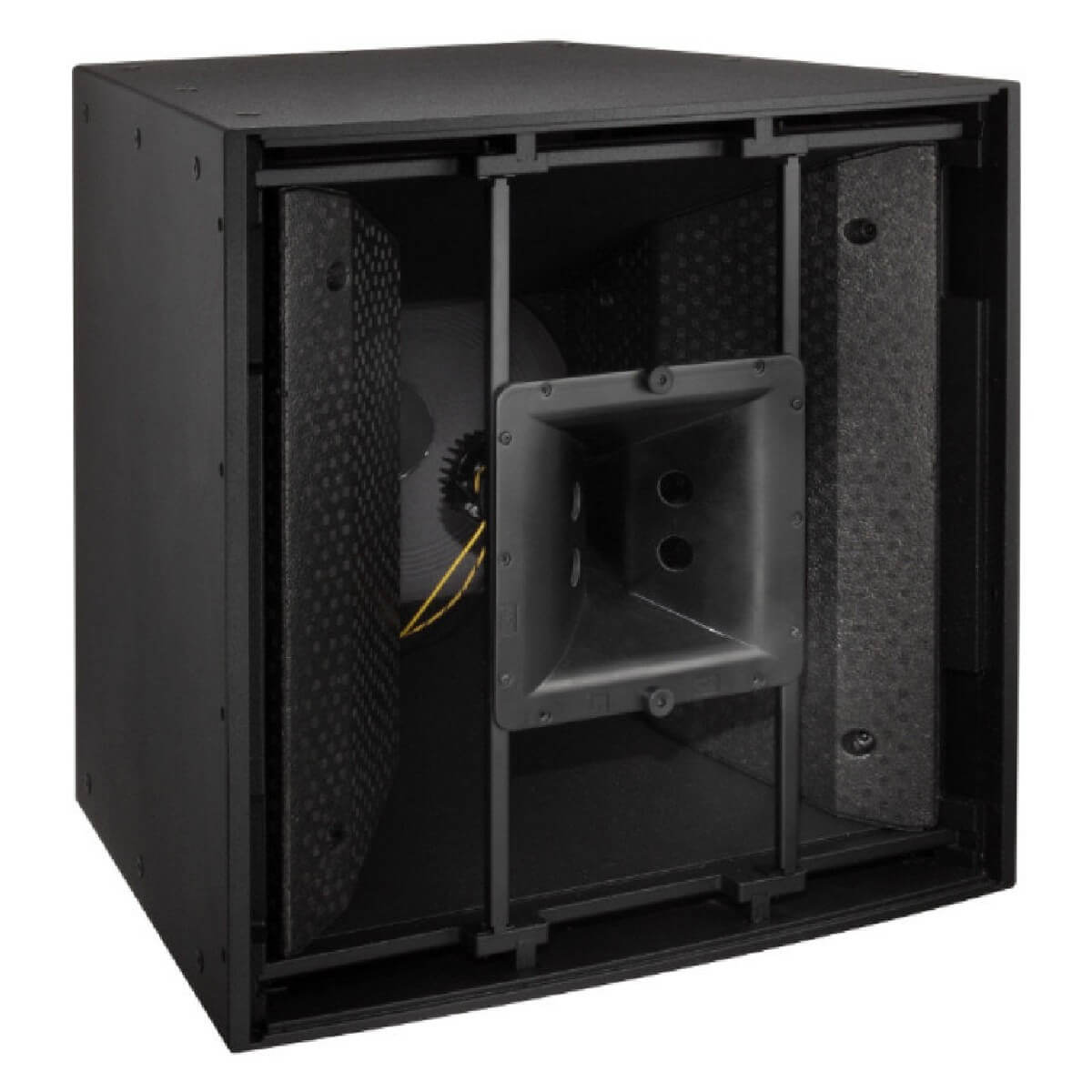

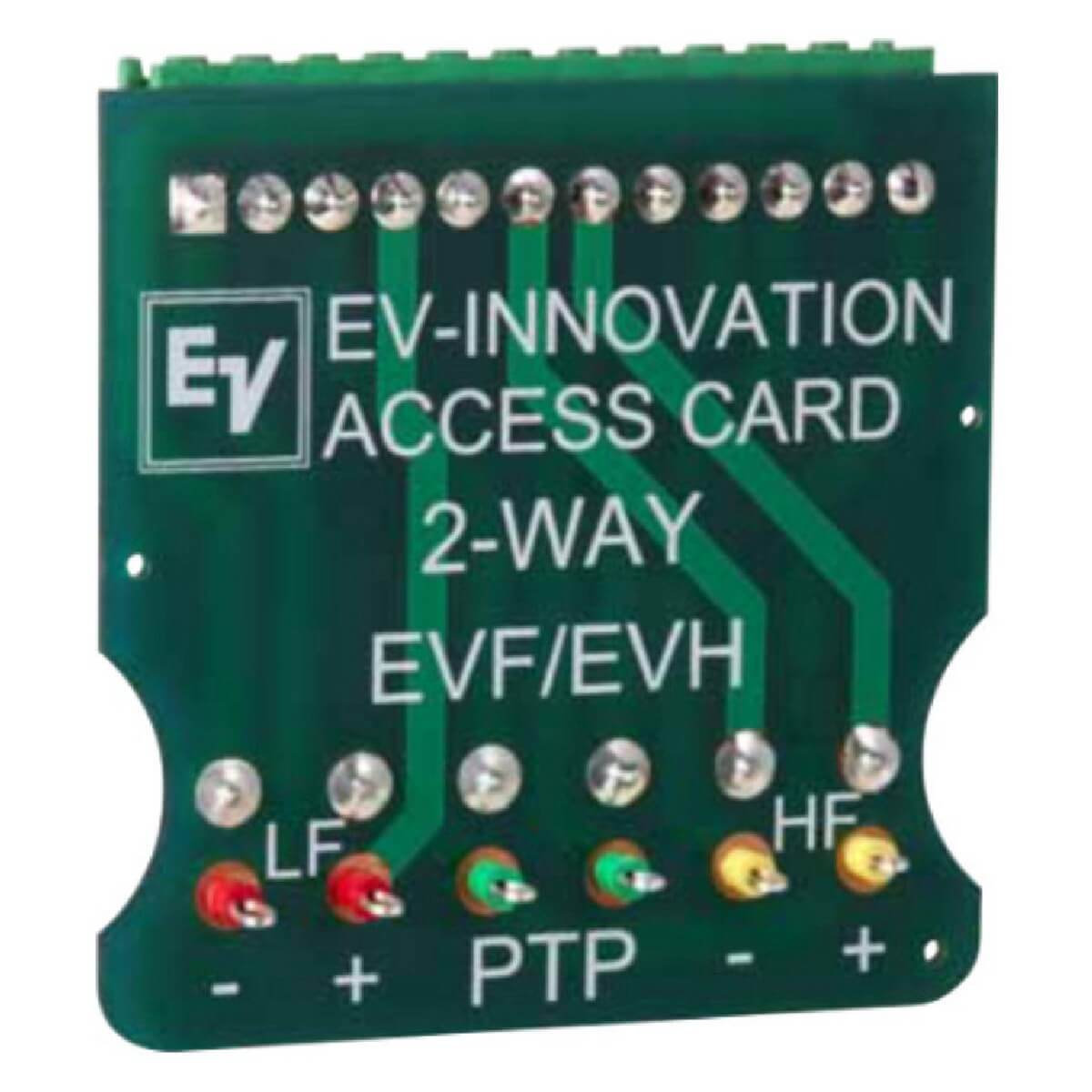

Характерной особенностью АС данной серии является то, что НЧ звено этой акустической системы нагружено на крупный СЧ волновод с площадью сечения 25 кв. дюймов. Оба рупора (ВЧ и НЧ) расположены на одной акустической оси. СЧ волновод согласует направленности ВЧ и НЧ составляющих сигнала и обеспечивает контроль общей диаграммы направленности всей АС вплоть до 500 Гц. Это даёт высокую разборчивость и прозрачность звучания. СЧ волноводные контуры могут быть отсоединены с целью их поворота, чтобы обеспечить соответствие раскрытию поворачиваемого ВЧ рупора. НЧ динамик, нагруженный на рупор, является основой высокой чувствительности АС серии EVH™, которая на 6 дБ превосходит аналогичные системы с фронтальной нагрузкой. Эти конструктивные особенности позволяют направлять больше звука на зрителей и меньше звука на отражающие поверхности помещения. С серии EVH™ являются исключительно эффективным выбором для озвучивания помещения любого размера с большим временем реверберации, превышающим 2.5 с. Система EVH‑1152S может использоваться как в Full‑range, так и в Bi‑Amp режимах. Выбор режима осуществляется посредством специальной платы переключения EVH‑EVF Switch Card, расположенной на задней панели. Этот же интерфейс может быть использован в качестве точки доступа для подключения тестовой платы EVI‑AC (EV‑Innovation Access Card). Эта плата предназначена для тестирования НЧ, ВЧ динамиков и цепей защиты без необходимости разбирать корпус АС. Наряду с режимом Bi‑Amp, система EVH‑1152S может превосходно работать и в режиме Full‑range благодаря встроенному кроссоверу 4 порядка (с крутизной 24 дБ на октаву) с цепями эквализации. Кроссовер обеспечивает мягкие переходные процессы в вокальном диапазоне частот, линейность характеристик и защиту компонентов для долгой и надёжной эксплуатации. Использование встроенного кроссовера устраняет необходимость использовать устройство обработки сигнала и дополнительные каналы усилителя. Важно: при использовании систем EVH‑1152S настоятельно рекомендуется использовать high‑pass фильтр с частотой среза 60 Гц. Это позволит избежать выхода из строя НЧ динамиков при подаче сигнала высокого уровня в диапазоне частот, ниже рабочего. В зависимости от углов раскрытия (Г° x В°) доступны 6 модификаций модели EVH‑1152S: • EVH‑1152S/43 — 40° x 30° • EVH‑1152S/64 — 60° x 40° • EVH‑1152S/66 — 60° x 60° • EVH‑1152S/94 — 90° x 40° • EVH‑1152S/96 — 90° x 60° • EVH‑1152S/99 — 90° x 90° Корпус имеет трапециевидную форму с толщиной стенок 18 мм, изготовленных из 13 слоев фанеры погодостойкой берёзы. По степени пылевлагозащищённости модель EVH‑1152S имеет следующие модификации: • EVCoat™ — стандартная версия, предназначенная для использования внутри помещения. Защитная сетка с поворачиваемым логотипом имеет гальваническое покрытие и окрашена порошковой краской. • PI — всепогодная версия с покрытием EVCoat™. Защитная сетка выполнена из нержавеющей стали и окрашена порошковой краской. За сеткой находится многослойный водоотталкивающий материал, защищающий АС от проникновения влаги. Применяется в случаях косвенного воздействия погоды только в защищенных зонах (например, под навесом). В комплекте идет защитная крышка CDG для входной панели с двумя обжимными муфтами. • FG — герметизированная PI версия со стекловолоконным покрытием для полной защиты от экстремальных погодных условий. Применяется в случаях прямого воздействия окружающей среды. В комплекте также идет защитная крышка CDG для входной панели с двумя обжимными муфтами. Во всех версиях все наружные крепежные элементы изготовлены из нержавеющей стали.

Частотный диапазон (‑3 дБ):	60 - 15 000 Гц
Частотный диапазон (‑10 дБ):	50 - 16 000 Гц
Тип системы:	Пассивная
Мощность RMS - Общая, Biamp (НЧ/ВЧ):	500, (400 / 40) Вт
Мощность пиковая - Общая, Biamp (НЧ/ВЧ):	2000, (1600 / 160) Вт
Чувствительность, 1Вт/1м:	106 дБ
Максимальное звуковое давление:	139 дБ
Импеданс:	8 Ω
Угол раскрытия Г° x В°:	40° x 30°
Динамики (НЧ/ВЧ):	15" (SMX 2151) / 2" (ND2B)
Габаритные размеры (В x Ш x Г), мм:	769 x 767 x 680 мм
Масса (нетто):	66.1 кг
