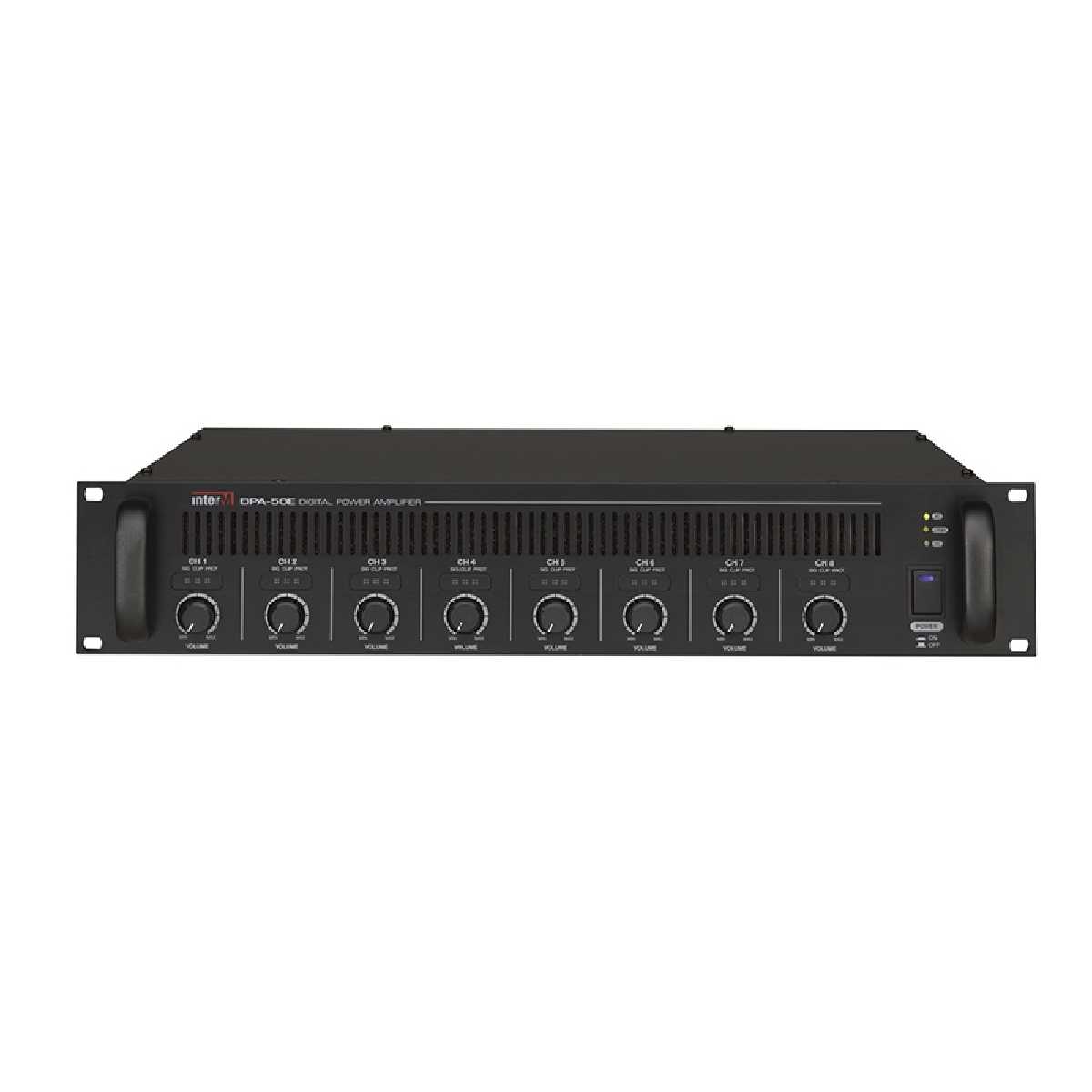

Цифровой усилитель мощности Inter-M DPA-50E предназначен для усиления сигналов линейного уровня звуковой частоты до уровня 70 или 100В, широко используемых в системах оповещения и трансляции. Кроме того для каждого канала предусмотрены выходы для подключения низкоомной нагрузки (8 или 4 Ом). DPA-50E имеет 8 независимых каналов усиления с номинальной выходной мощностью 50 Вт на канал (100В, 70В), 60 Вт на канал (4 Ом), 30 Вт на канал (8 Ом).

Выходные каскады цифрового усилителя мощности DPA-50E работают в импульсном режиме, что обеспечивает высокий коэффициент полезного действия, а применение импульсного источника питания (SMPS) уменьшило размеры и массу усилителя.

Усилитель DPA-50E защищен от перегрузок, связанных с повышенным напряжением питания и температуры, короткого замыкания на выходе и появлением постоянного напряжения на трансляционных линиях.

В устройстве используется светодиодная индикация для информирования о состоянии и режиме работы усилителя.

Вход каждого канала является балансным, что обеспечивает эффективное подавление помех, наводимых на соединительных кабелях. Дополнительно предусмотрен приоритетный линейный вход, активация которого для каждого канала осуществляется отдельным управляющим сигналом типа 'сухой контакт'. Каждый вход имеет регулятор уровня сигнала, позволяющий избежать искажений, вызванных перегрузкой по входам.

Питание устройства DPA-50E осуществляется от сети переменного тока 220-240 В 50 Гц или от внешнего источника постоянного тока 24 В.

Характеристика:

1. 8 независимых каналов усиления по 50 Вт (70/100 В) или 60 Вт (4 Ом).
2. Идеально подходит для многозоновых матричных звуковых систем.
3. Высокий КПД благодаря усилению кл. D и импульсному блоку питания.
4. Высокое соотношение с/ш (более 90 дБ) и низкий THD (менее 0.1%).
5. Линейный балансный вход в каждом канале.
6. Регулировка уровня входов на передней панели.

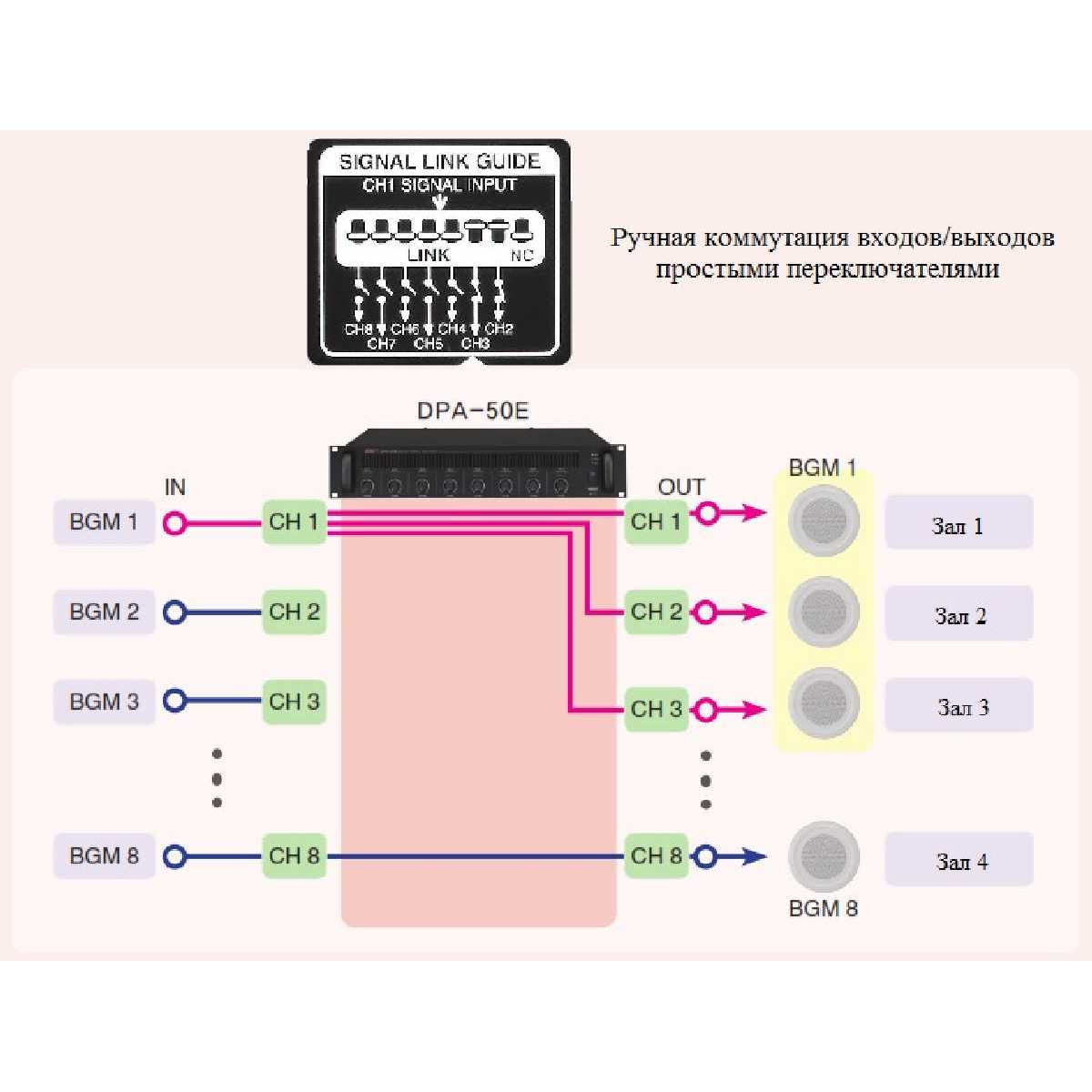

7. Линкование вх. 1 с заданными каналами 2-8 DIP-переключателями.
8. Линейный балансный приоритетный вход.
9. Выдача приор. сигнала в нужный канал замыканием сухих контактов.
10. Регулируемый уровень подавления неприоритетного входа.

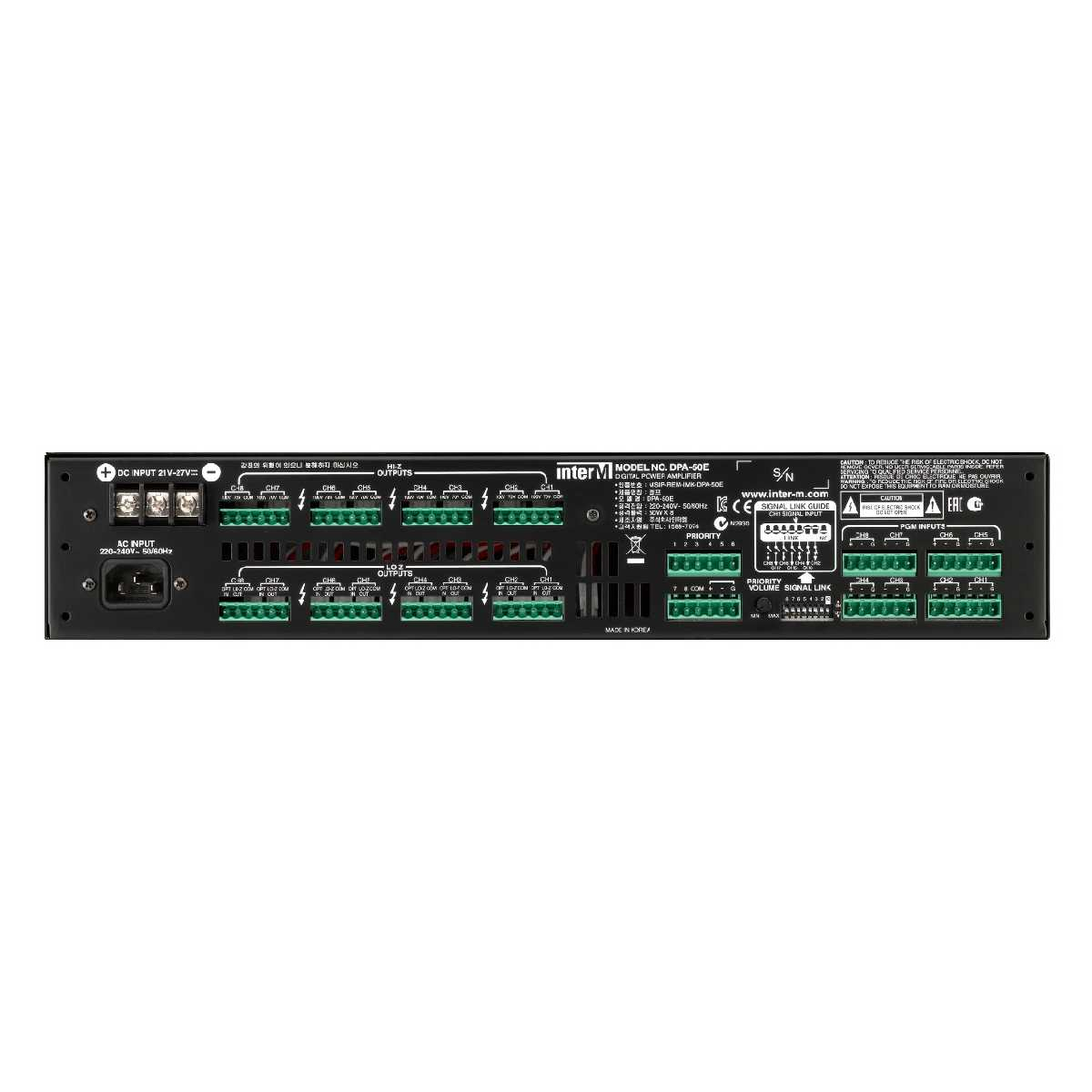

11. Все входные/выходные разъемы - Euroblock (ответные в комплекте).
12. Универс. питание: сеть перем. тока или +24 В (автомат.переключение).
13. Защита от перегрева, перегрузки, КЗ, пост. напряжения на выходе.
14. Индикация сигнала, ограничения (clip) и защиты в каждом канале.
15. Индикация вида питания (AC/DC) и режима Stand-By.
16. Бесшумная работа за счет естественного охлаждения.
17. Монтаж в рековую стойку 19" (2U).

Характеристика:

• потребляемая мощность - 150,4 Вт;
• отношение сигнал/шум - более 90 дБ;
• коэффициент нелинейных искажений - менее 0,1 %;
• диапазон частот - 80 - 18000 Гц;
• ном. мощность на канал - 50 Вт;
• ном. мощность на канал (нагрузка 4 Ом) - 60 Вт;
• ном. мощность на канал (нагрузка 8 Ом) - 30 Вт;
• количество установочных мест - 2 U;
• тип усилителя - цифровой (класс D);
• максимальная потребляемая мощность (220 В) - 720 Вт;
• напряжение питания - 220 - 240 В 50 Гц или 24 В пост. тока;
• максимальная выходная мощность - 400 Вт;
• максимальная потребляемая мощность (24 В) - 1010,3 Вт;
• потребляемая мощность в дежурном режиме (24 В) - 27,6 Вт;
• масса (нетто) - 11,3 кг;
• диапазон рабочих температур - –10...+40 °C;

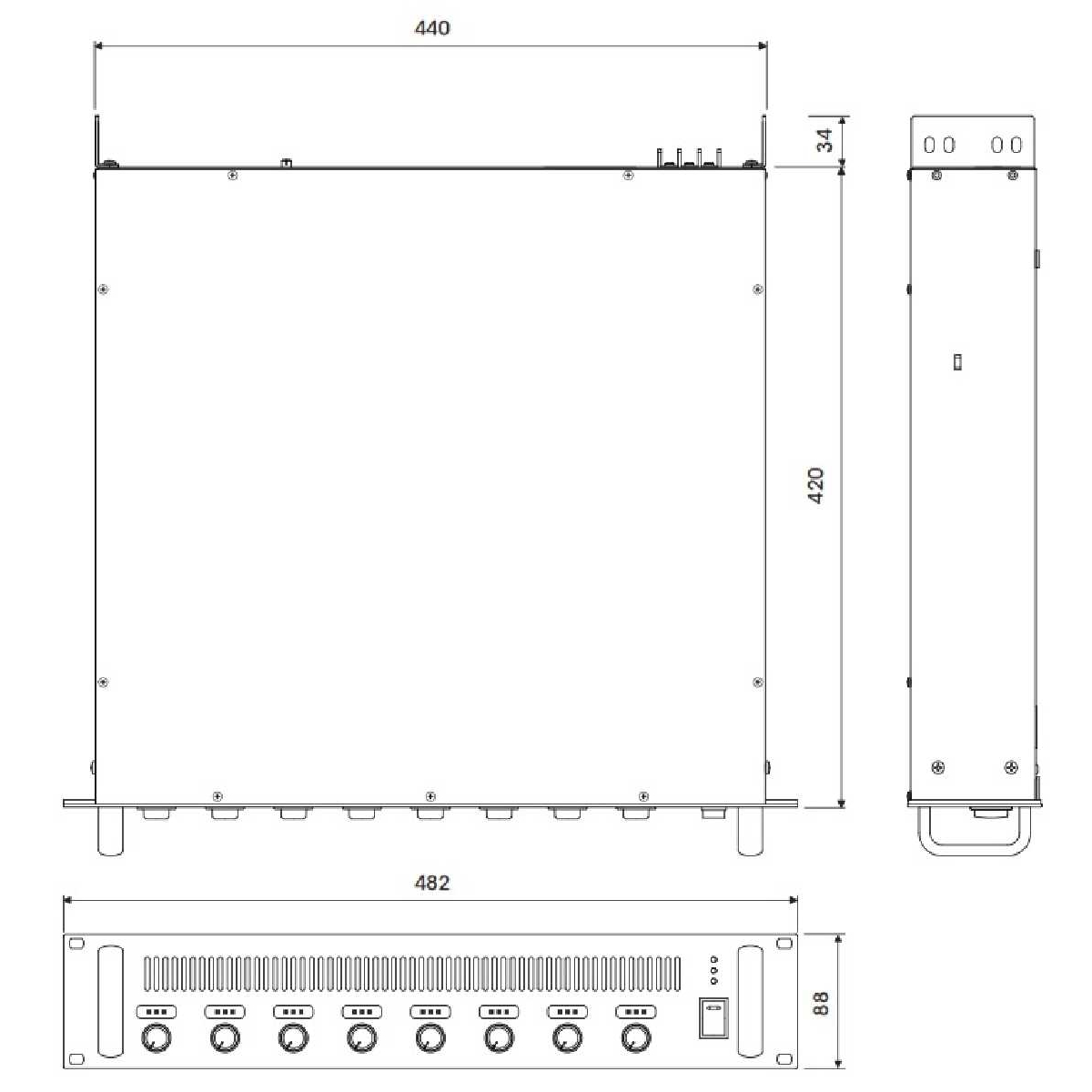

• габаритные размеры (Ш×В×Г) - 482×88×480 мм.
