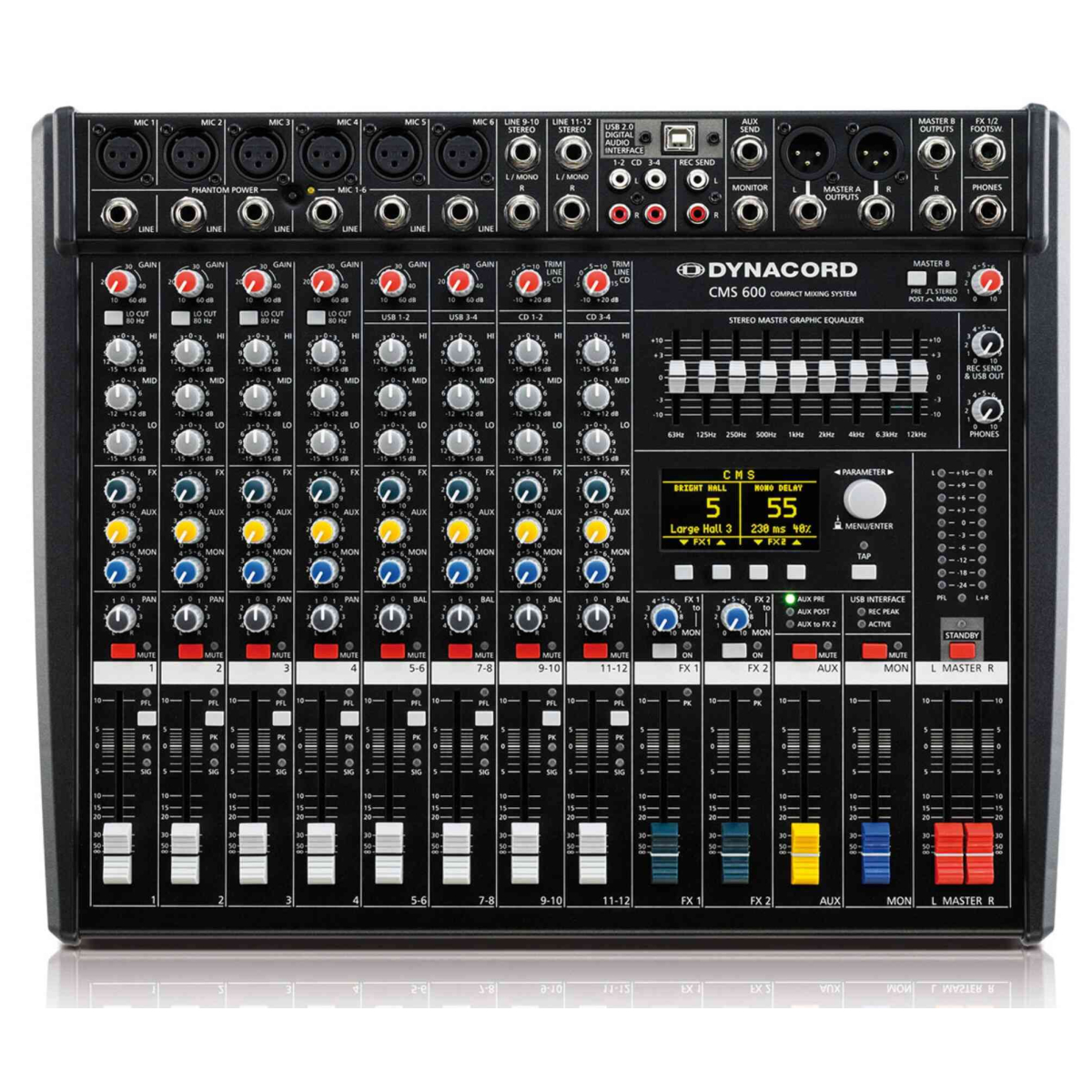

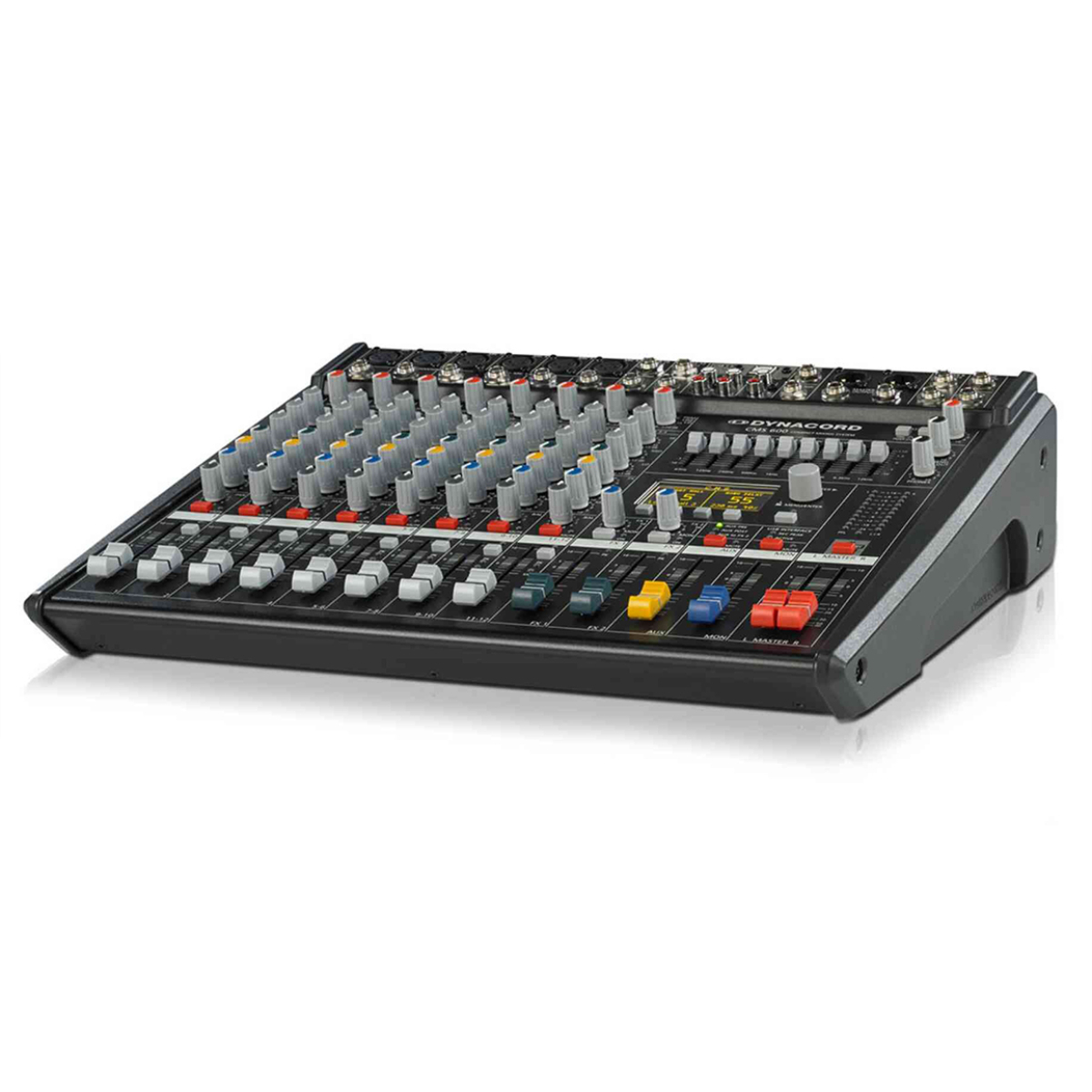

Аналоговий мікшерний пульт Dynacord CMS 600-3 100-240V

Аналоговий мікшерний пульт Dynacord CMS 600-3 100-240V

Технічні характеристики Dynacord CMS 600-3

• Вентиляційні канали (моно + стерео) 4 + 4
• Мікрофонні входи (XLR) 6
• Додаткові виходи (MON, FX, AUX) 1 Pre, 1 Post, 1 Pre / Post перемикається
• Рівень посилення мікрофонного каналу (моно) +10 - + 60 дБ
• Рівень посилення каналів LINE / CD / USB (стерео) +10 - + 20 дБ
• по USB фіксоване посилення
• Коефіцієнт нелінійних спотворень при 1 кГц, MBW = 80кГц:
• Мікрофонний вхід - Л / П майстер-вихід, + 16dBu <0,005%
• АЧХ, -3 дБ
• будь-який вхід - будь-який вихід мікшера 15 Гц - 70 кГц
• Чутливість входів, всі регулятори в макс. положенні
• MIC -74 dBu (155 μV)
• LINE (Mono) -54 dBu (1.55 mV)
• LINE (Stereo) -34 dBu (15.5 mV)
• CD (Stereo) -34 dBu (15.5 mV)
• Входи MIC +12 dBu
• Моно-входи LINE +31 dBu
• Стерео-входи LINE +30 dBu
• Всі інші входи +22 dBu
• Всі інші виходи +22 dBu
• Еквівалентний вхідний шум, мікрофонний вхід, А-зважене, 150 Ом -130 dBu
• Шум, входи каналів - Л / П майстер-виходи, А-зважене
• Майстер-фейдер в нижньому положенні -100 dBu
• Майстер-фейдер в нульовому положенні, фейдер каналу в нижньому положенні -92 dBu
• Майстер-фейдер в нульовому положенні, фейдер каналу в нульовому положенні, посилення каналу - одиниця -82 dBu
• еквалайзер
• Низькочастотний шельф +/- 15 дБ / 60 Гц
• Середньочастотний піковий, моно-входи +/- 12 дБ / 2,4 кГц
• Середньочастотний піковий, стерео-входи +/- 12 дБ / 2,4 кГц
• Високочастотний шельф +/- 15 дБ / 12 кГц
• Майстер еквалайзер, 9-смуговий (63 Гц, 125 Гц, 250 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц, 6,3 кГц, 12 кГц) +/- 10 дБ / Q = 1,5 - 2, 5
• Обрізний НЧ-фільтр, моно-входи 80 Гц, 18 дБ / окт
• Голосовий фільтр, моно-входи відключається
• Фільтр придушення зворотного зв'язку, MON 1/2 70 Гц - 7 кГц, Notch-фільтр, -9 дБ
• Блоки ефектів 2 мультіеффект-процесора 24/48-біт
• Пресети ефектів 100 заводських + 20 призначених для користувача, Tap-Delay
• Дистанційне керування Педаль, MIDI
• Дисплей 128 x 64 пікселів, OLED
• Цифровий аудіо-інтерфейс
• Канали 4 вхідних / 4 вихідних
• АЦ / ЦА-перетворювачі 24-біт
• Частоти семплірованія 44,1 / 48 / 88,2 / 96 кГц
• ПК-інтерфейс USB 2.0, "мама" тип B
• MIDI-інтерфейс (вхід / вихід) 5-контактний роз'єм DIN
• Захист виходів AUX, MON, MASTER AL / R
• Імпульсний блок живлення Захист по напрузі, від перегріву
• Фантомне живлення, відключаємо 48 В DC
• Параметри мережі 100 В .. 240 В AC, 50 Гц .. 60 Гц
• Споживання енергії (без лампи підсвічування) 35 Вт
• Габаритні розміри, (ШxВxГ, без кришки) 416,9 х 109,6 х 347,8 мм
• Маса (без кришки) 5,8 кг

Канали MIC/LINE

У мікшерній секції доступно 8 канальних лінійок: 4 канали MIC/LINE, 2 канали MIC/Stereo USB ("суперканали") та 2 стерео канали LINE. Канали MIC/LINE мають надзвичайно малошумні мікрофонні електронно збалансовані входи XLR з дуже низьким коефіцієнтом спотворень (типове значення 0,002%) для підключення низькоімпедансних мікрофонів. Для підключення конденсаторних мікрофонів передбачена можливість увімкнення фантомного живлення (+48 В). Лінійні входи LINE також електронно-симетричні, але виконані на роз'ємах TRS. На додаток до регулятора гейну, на лінійці кожного каналу є трисмуговий еквалайзер, посил на ефекти FX, посил на AUX та монітори, а також регулятор панорами або балансу. На чотирьох каналах MIC/LINE є обрізний НЧ, що відключається, фільтр на 80 Гц для обрізання небажаної низькочастотної складової. Суперканали 5-6 та 7-8 надходять зі стерео розривів 1-2 та 3-4 інтерфейсу USB.

Канали STEREO-LINE (9-10 і 11-12) виконані на електронно симетричних вхідних роз'ємах TRS для підключення електронних музичних інструментів (клавішні, драм-машини, гітари та баси) з активною електронікою, а також інших джерел сигналу з високим рівнем сигналу, наприклад, додаткові мікшери, процесор. Програвач CD або MP3 можна підключати на додаткові RCA роз'єми CD 1-2 і CD 3-4, які підключені паралельно. Органи управління ідентичні канальним лінійкам MIC/LINE.

На всіх каналах є індикатор Signal/Peak для наочного контролю. Індикатор сигналу SIG спалахує при рівні сигналу від -30 дБ, а індикатор піку PK – при рівні 6 дБ до порогу спотворень. Кожен канал оснащений кнопками MUTE та PFL (на каналах 5-12 у стерео).

Цифровий аудіо інтерфейс

Цифровий аудіо інтерфейс представлений двома стерео каналами на USB 1-2 та USB 3-4 на суперканалах 5-6 та 7-8 відповідно. Професійний аудіо інтерфейс працює з роздільною здатністю 24 біта та частотою дискретизації 96 кГц, що відповідає студійним вимогам. На посили USB подається сигнал із каналів Master L-R, AUX та MON. Цифровий аудіо інтерфейс може одночасно працювати на вхід та вихід. Через порт USB 2.0 на комп'ютері можна одночасно передавати чотири канали в обидва напрямки. При підключенні мікшера на інтерфейс USB 1.1 можлива одночасна передача двох каналів в обох напрямках. Мікшери CMS розроблені для відповідності до рівня стандартних сучасних комп'ютерів. Гейн цих каналах управляється на підключеному комп'ютері. У комплект поставки входить посібник користувача та ліцензійний ключ для ПЗ Cubase LE.

MIDI інтерфейс

У мікшерах серії CMS встановлено повноцінний комп'ютерний інтерфейс MIDI. MIDI вхід підтримує дистанційне керування ефектами обох вбудованих процесорів через комп'ютер або MIDI педаль.

Майстер секція

У майстер секції розташовані посили Master A L+R (на окремих фейдерах), додатковий посил Master B (перемикач pre/post до master A і mono/stereo), повернення стерео ефектів та майстер посили шин AUX і MON. Якщо AUX шина не задіяна для подачі сигналу з FX 2, можна перемикати pre/post фейдер для використання додаткового монітора або посилення ефектів.

9-смуговий стерео еквалайзер у майстер секції дозволяє керувати АЧХ для узгодження з акустикою приміщення. Регулятори REC SEND та USB OUT встановлюють рівень сигналу Master L+R на гнізда Rec Send та вихідні канали цифрового USB інтерфейсу. Регулятор PHONES призначений для керування рівнем виходу сигналу на навушники.

Дві лінійки 10-сегментного індикатора показують рівень сигналу на виході. Якщо кнопка PFL натиснута, ліва індикаторна лінійка відображає рівень внутрішнього сигналу на Master шині в дБв. Вимикач STANDBY заглушує всі виходи натисканням однієї кнопки. Для відтворення, наприклад, фонової музики, меню DEVICE SETUP дозволяє направити сигнал стерео каналів 11-12 у режимі очікування (STANDBY) безпосередньо на підсилювачі потужності.

Стерео ефекти та звуковий процесор

CMS оснащений двома високоякісними 24-бітовими стерео процесорами ефектів FX 1 та FX 2, вони працюють незалежно один від одного, тому їх сигнал можна змішувати. Процесори ефектів є повністю ідентичними. Кожен процесор має 100 пресетів, у тому числі ревербератори, ділеї та модулятори, які вибираються кнопками під дисплеєм. Після увімкнення дилея його час затримки можна синхронізувати з темпом музики натисканням кнопки TAP. Змінюючи параметри заводських пресетів можна створити власний ефект і зберегти в одну з 20 доступних осередків пам'яті.

Обидва ефект-процесори мають шину посилки ефектів. У меню DEVICE SETUP можна призначити шину AUX як посил FX 2 щоб на шину FX 1 надходили тільки ефекти процесора FX 1. Таким чином два блоки ефектів можна буде використовувати незалежно і одночасно. Ефекти можна окремо подавати на шини Master чи Monitor. Управління ефектами здійснюється на великому висококонтрастному дисплеї OLED з широкими кутами огляду, інформація на якому легко читається при будь-якому рівні освітлення. Управління процесорами ефектів та меню обробки сигналу інтуїтивно зрозуміле та здійснюється контекстними кнопками та енкодером-кнопкою поряд з дисплеєм.

Завдяки вражаючому набору функцій та універсальності мікшер CMS 600-3 ідеально підходить для професійного застосування в конфігураціях, де задіяна невелика кількість каналів, але високі вимоги до якості звуку. Легка та компактна конструкція не доставить проблем при транспортуванні. Мікшер CMS 600-3 також чудово підійде для застосування у багатьох інсталяційних конфігураціях.
