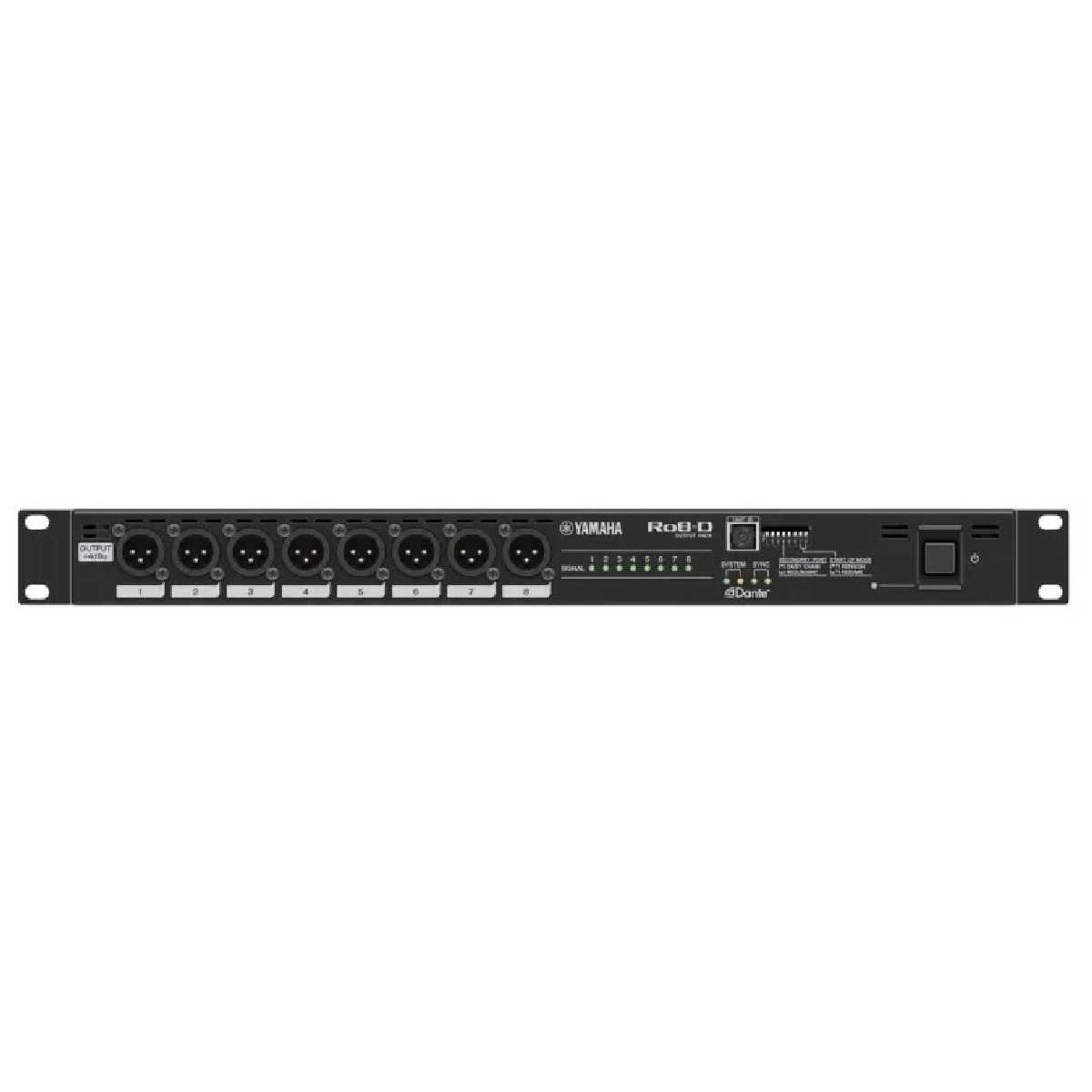

Комутаційний блок Yamaha Ro8-D E

Комутаційний блок Yamaha Ro8-D E

Уникальная производительность для любой системы

Одним из ключевых достоинств серии CL является “чистое музыкальное звучание” и, в свою очередь, коммутационные блоки серии R бескомпромиссно соответствуют этим стандартам качества. Конструкция, электрическая схема, питание, заземление и все составные части были выполнены с вниманием к деталям и большой точностью. При их создании большое значение уделялось обеспечению предельной производительности. На каждом этапе разработки производился контроль качества звука. Результатом этой работы стал чистейший, музыкальный звук.

Сетевой протокол Dante обеспечивает гибкость и расширяемость при работе с сетью

Сетевой аудио-протокол Dante, разработанный компанией Audinate обеспечивает гибкость и расширяемость системы. К любой отдельной консоли серии CL можно подключить до восьми рэковых блоков входов/выходов, которые вы сможете разместить там, где это необходимо. Возможность внедрения резервных линий делает систему устойчивой к техническим неисправностям в кабелях, или иных компонентах сети. Dante полностью поддерживает сетевые конфигурации типа «Daisy Chain» без использования сетевых коммутаторов. Программное обеспечение Dante Controller, установленное на персональный компьютер, позволяет производить настройки патчей сетевых устройств.

Поддержка консолей серии CL, а также других систем, использующих аудио-протокол Dante

Кроме микшерных консолей серии CL, рэковые блоки серии R совместимы с другим профессиональным звуковым оборудованием Yamaha. С установленной картой расширения Dante-MY16-AUD Mini-YGDAI (от компании Audinate), консоли M7CL, LS9, микширующая установка DME64N и другое профессиональное звуковое оборудование успешно работает с коммутационными блоками серии R в сети Dante. Кроме этого, предусилители Rio3224-D, Rio1608-D, и Ri8-D могут управляться непосредственно с M7CL, LS9 и других совместимых консолей.

Автоматическая гейн-компенсация в цифровом каскаде при настройке аналогового каскада (только для серии CL)

Если несколько консолей подключены к одному блоку ввода/вывода, аналоговая настройка уровней, выполняемая оператором на одной из консолей может вызвать нежелательные изменения гейна в других консолях. Реализованная в консолях CL и рэковых блоках серии R функция гейн-компенсации (Gain Compensation) позволяет автоматически компенсировать настройки гейна в цифровом каскаде, таким образом, чтобы уровень сигнала, поступающего из рэкового блока входов/выходов остался неизменным.

Четыре модели, удовлетворяющие любым системным требованиям

В дополнение к моделям Rio3224-D и Rio1608-D, выпущенным одновременно с консолями серии CL, в настоящее время доступны коммутационные блоки ввода Ri8-D и вывода Ro8-D. Эти модели дополняют серию R из четырех моделей и соответствуют её основной концепции «обеспечение необходимого количества входов и выходов для любой инсталляции». Ri8-D может быть использован в качестве портативного рэкового устройства ввода, а Ro8-D как устройство вывода, например, размещенный в контрольной комнате. Возможности устройств серии R, объединенных в сеть, обширны, что делает их превосходным выбором для развертывания систем любого размера и сложности.

Основные:

• Название модели: YAMAHA Ro8-D;
• Серия: R;
• Цвет: черный;
• Тип прибора: модуль рэкового устройства;
• Частота дискретизации: 44.1 кГц: + 4.1667 процентов, +0.1 процента, -0.1 процента , -4.0 процента (плюс/минус 200 импульсов в минуту) / 48 кГц: +4.1667 процента, +0.1 процента, - 0.1 процента, - 4.0 процента (плюс/минус 200 импульсов в минуту) / 88.2 кГц: +4.1667 процента, +0.1 процента, - 0.1 процента, - 4.0 процента (плюс/минус 200 импульсов в минуту) / 96 кГц: + 4.1667 процента, +0.1 процента, - 0.1 процента, - 4.0 процента (плюс/минус 200 импульсов в минуту);
• Задержка сигнала: Менее 3 мс от входа INPUT до выхода OUTPUT, подключение CL5 через Dante, входная латентность Dante = 0,25 мс (один канал), частота дискретизации = 48 кГц;
• Коэффициент нелинейных искажений: менее 0,05 процента, 20 Гц - 20 кГц при + 4 dBu на 600 Ом, частота дискретизации = 44,1 кГц, 48 кГц / менее 0,05 процента, 20 Гц - 40 кГц при +4 dBu на 600 Ом, Частота дискретизации = 88,2 кГц, 96 кГц, от входа INPUT до выхода OUTPUT, при чувствительности входа = мин.;
• Диапазон воспроизводимых частот: + 0,5,, -5 дБ, 20 Гц - 20 кГц, для выходного сигнала +4 dBu на 1 кГц, от входа INPUT до выхода OUTPUT, Частота дискретизации = 44,1 кГц, 48 кГц / +0,5, — 1,5 дБ, 20 Гц - 40 кГц, для выходного сигнала +4 dBu на 1 кГц, от входа INPUT до выхода OUTPUT, Частота дискретизации = 88,2 кГц, 96 кГц;
• Динамический диапазон: Типовой 108 дБ, от входа INPUT до выхода OUTPUT, при чувствительности входа = мин.;
• Перекрестные искажения: - 100 дБ, смежные каналы INPUT/OUTPUT, при чувствительности входа = мин.

Характеристки входного аналогового аудиосигнала:

• Гейн: плюс 66дБ / - 6дБ (Rio1608-D, Ri8-D);
• Входной терминал: INPUT 1-32 (Rio3224-D),1-16 (Rio1608-D), 1-8 (Ri8-D);
• Реальное полное сопротивление: 7.5 кОм;
• Для использования при номинальном уровне: 50-600 Ом Mics, 600 Ом Lines;
• Уровень входного сигнала (номинальный): - 62dBu (0.616 мВ) / плюс 10dBu (2.45 В);
• Уровень входного сигнала (макс. до перегрузки): минус 42dBu (6.16 мВ) / плюс 30dBu (24.5В);
• Разъём: Тип XLR-3-31 (семеричные) х 1.

Характеристики выходного аналогового аудиосигнала:

• Выходной терминал: OUTPUT 1-16 (Rio3224-D), 1-8 (Rio1608-D, Ro8-D);
• Реальное полное сопротивление: 75 Ом;
• Для использования при номинальном уровне: 600 Ом Lines;
• Max.Уровень выходного сигнала Select SW*4: плюс 24 дБ (по умолчанию) / плюс18 дБ;
• Уровень выходного сигнала (номинальный): плюс 4dBu (1.23 В) / минус 2dBu (616 мВ);
• Уровень выходного сигнала (макс. до перегрузки): плюс 24dBu (12.3 В) / плюс 18dBu (6.16 В);
• Разъём: Тип XLR-3-32 (семеричные) х 1.

Характеристики цифрового входного и выходного аудиосигнала:

• Разъемы: Primary/Secondary;
• Формат: Dante;
• Длина данных: 24 бит или 32 бит;
• Протокол: 1000Base-T;
• Audio: 24ch вход/32ch выход (Rio3224-D), 8ch вход/16ch выход (Rio1608-D), 8ch вход (Ri8-D), 8ch выход (Ro8-D);
• Разъём: etherCON Cat5e (Rio3224-D, Rio1608-D), RJ-45 (Ri8-D, Ro8-D).

Характеристики цифрового выходного аудиосигнала:

• Терминал: AES/EBU OUT 1/2 - 7/8 х 1;
• Формат: AES/EBU;
• Длина данных: 24bit;
• Уровень: RS422;
• Разъём: Типа XLR-3-32 (семеричные) х 2.
